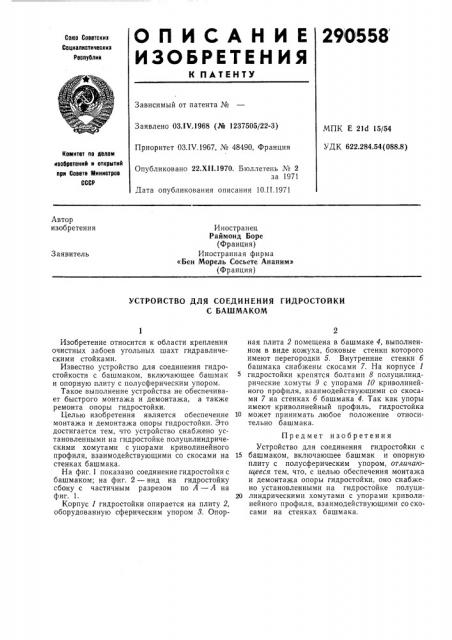

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

290558

Союз Советских

Социалистических

Респуйлик

Зависимый от патента №

Заявлено 03.IV.1968 (№ 1237505/22-3) МПК E 21d 15/54

УДК 622.284.54(088.8) Приоритет ОЗ.IV.1967, № 48490, Франция

Комитет по аелам изойретений и открытий при Совете Министров

СССР

Опубликовано 22.Х1!.1970. Бюллетень ¹ 2 за 1971

Дата опубликования описания 10.II.1971

Автор изобретения

Иностранец

Раймонд Боре (Франция) Иностранная фирма

«Бен Морель Сосьете Ананим» (Франция) Заявитель

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ГИДРОСТОЙКИ

С БАШМАКОМ

Изобретение относится к области крепления очистных забоев угольных шахт гидравлическими стойками.

Известно устройство для соединения гидростойкости с башмаком, включающее башмак и опорную плиту с полусферическим упором.

Такое выполнение устройства не обеспечивает быстрого монтажа и демонтажа, а также ремонта опоры гидростойки.

Целью изобретения является обеспечение монтажа и демонтажа опоры гидростойки. Это достигается тем, что устройство снабжено установленными на гидростойке полуцилиндрическими хомутами с упорами криволинейного профиля, взаимодействующими со скосами на стенках башмака.

На фиг. 1 показано соединениегидростойкис башмаком; на фиг. 2 — вид на гидростойку сбоку с частичным разрезом по А — А на фиг. 1.

Корпус 1 гидростойки опирается на плиту 2, оборудованную сферическим упором 8. Опорная плита 2 помещена в башмаке 4, выполненном в виде кожуха, боковые стенки которого имеют перегородки 5. Внутренние стенки б башмака снабжены скосами 7. На корпусе 1 гидростойки крепятся болтами 8 полуцилиндрические хомуты 9 с упорами 10 криволинейного профиля, взаимодействующими со скосами 7 на стенках б башмака 4. Так как упоры имеют криволинейный профиль, гидростойка

N может принимать любое положение относительно башмака.

Предмет изобретения

Устройство для соединения гидростойки с

15 башмаком, включающее башмак и опорную плиту с полусферическим упором, отличаюи1ееся тем, что, с целью обеспечения монтажа и демонтажа опоры гидростойки, оно снабжено установленными на гидростойке полуци20 линдрическими хомутами с упорами криволинейного профиля, взаимодействующими со скосами на стенках башмака.

290558

Фиг 1

Фиг а

Составитель В. Голодяев

Редактор Н. Л. Корченко Техред T. П. Курилко Корректор О. С. Зайцевы

Изд. № 99 Заказ 168/17 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
