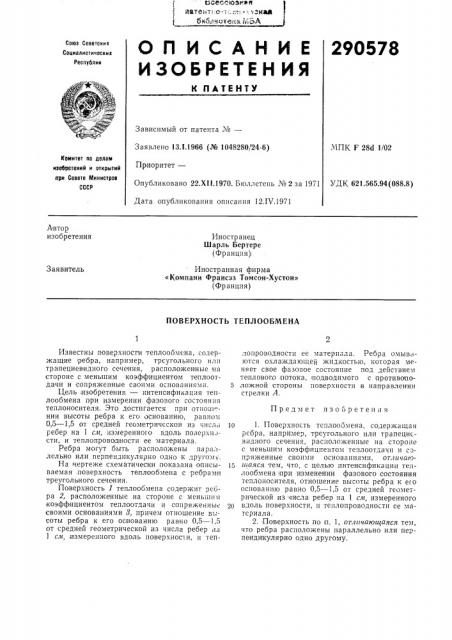

Поверхность теплообмена (патент 290578)
Поверхность теплообмена (патент 290578)
Показать все

Реферат



290528

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Соктз Советских

Социалистических

Республик

Зависимый от патента ¹â€”

МПК F 28d 1/02

Заявлено 13.1.1966 (¹ 1048280f24-6)

Приоритет—

Опубликовано 22.XII.1970. Бюллетень ¹ 2 за 1971

Дата опубликования описания 12.IV.1971

Комитет по делам изобретении и открытий при Совете Министров

СССР

УДК 621.565.94 (088.8) Автор изобретения

Иностранец

Шарль Бертере (Франция).

Иностранная фирма

«Компани Франсэз Томсон-Хустон» (Франция) Заявитель

ПОВЕРХКОСТЬ ТЕПЛООБМЕНА лопроводности ее материала. Ребра омываются охлаждаюгцей жидкостью, которая меняет свое фазовое состояние под действием теплового потока, подводимого с противопо5 ложной стороны поверхности в направлении стрелки А.

1О 1. Поверхность теплообмена, содержа>uая ребра, например, треугольного или трапецисвтядного сечения, расположенные на стороне с меньшим коэффициентом теплоотдачн и ñoпряженные своими основаниями, отличаюшаяся тем, что, с целью интенсификации теплообмена при изменении фазового состояния теплоносителя, отношение высоты ребра к его основанию равно 0,5 — 1,5 от средней геометрической из числа ребер на 1 слт, измеренного

2О вдоль поверхности, п теплопроводности ее материала.

2. Поверхность по III. 1, отличающаяся. тем, что ребра расположены параллельно или перпендикулярно одно другому.

Известны поверхносги теплообм HB, содержащие ребра, например, трсугольного и1II трапециевидного сечения, расположенные на стороне с меньшим коэффициентом теплоотдачи и сопряженные cBQIIìè основаниями.

Цель;изобретения — интенсификация теплообмена при измерении фазового состояния теплоносителя. Это достигается при отношнии высоты ребра к его основанию, равном

0,5 — 1,5 от средней геохтетрическои из числ; ребер на 1 см, измеренного вдоль позерхнтсти, и теплопровод ности ее материала.

Ребра могут быть расположены па раллельно или перпендикулярно одно к другому.

На чертеже схематически, показана описываемая,поверхность теплообмена с ребрами треугольного сечения.

Поверхность 1 теплообмена содержит ребра 2, расположенные на стороне с меньшим коэффициентом теплоотдачи и сопряженные своими основаниями 8, причем отношение высоты ребра к его основанию равно 0,5 — 1,5 от средней геометрической из числа ребер на

1 см, измеренного вдоль поверхнос и, и тепПредмет изобретения

290578

Составитель Ю. Князев

Редактор А. Ю. Пейсоченко Техред Л. Я. Левина Корректор Н. П. Бронская

Заказ 41/286 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д 4/5

Тип. Харьк, фнл. пред. «Патент»
