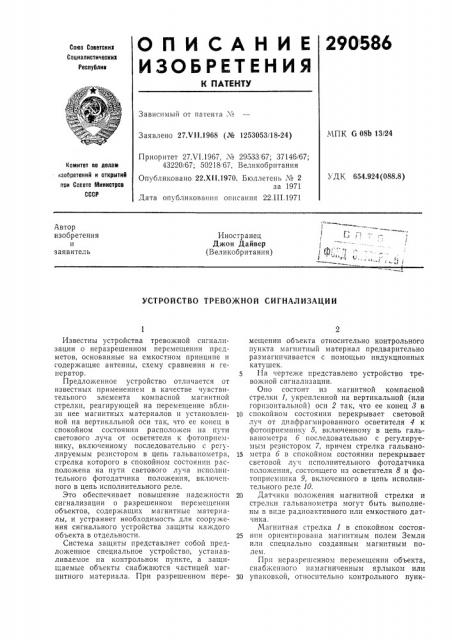

29О586

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента ¹

МПК, G 08b 13/24

Заявлено 27.VI1.1968 (Л 1253053/18-24) Приоритет 27Л 1.1967, М 29533. 67; 37146/67;

43220/67; 50218 67, Великобритания

Комитет по делам изобретений и открытий при Сосете Министров

СССР

УДК 654.924(088.8) Опубликовано 22.Х11.1970. Бюллетень № 2 за 1971

Дата опубликования описания 22.III.1971

Автор изобретения и заявитель

Иностранец

Джон Дайвер (Великобритания) УСТРОЙСТВО ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ

Известны устройства тревожной сигнализации о неразрешенном перемещении предметов, основанные на емкостном принципе и содержащие антенны, схему сравнения и генератор.

Предложенное устройство отличается от известных применением в качестве чувствительного элемента компасной магнитной стрелки, реагирующей на перемещение вблизи нее магнитных материалов и установленной на вертикальной оси так, что ее конец в спокойном состоянии расположен на пути светового луча от осветителя к фотоприемнику, включенному последовательно с регулируемым резистором в цепь гальванометра, стрелка которого в спокойном состоянии расположена на пути светового луча исполнительного фотодатчика положения, включенного в цепь исполнительного реле.

Это обеспечивает повышение надежности сигнализации о разрешенном перемещении объектов, содержащих магнитные материалы, и устраняет необходимость для сооружения сигнального устройства защиты каждого объекта в отдельности.

Система защиты представляет собой предложенное специальное устройство, устанавливаемое на контрольном пункте, а защищаемые объекты снабжаются частицей магнитного материала. При разрешенном перемещении объекта относительно контрольного пункта магнитный материал предварительно размагничивается с помощью индукционных катушек.

5 На чертеже представлено устройство тревожной сигнализации.

Оно состоит из магнитной компасной стрелки 1, укрепленной на вертикальной (или горизонтальной) оси 2 так, что ее конец 8 в

10 спокойном состоянии перекрывает световой луч от дпафрагмированного осветителя 4 к фотоприемнику 5, включенному в цепь гальванометра 6 последовательно с регулируемым резистором 7, причем стрелка гальвано15 метра 6 в спокойном состоянии перекрывает световой луч исполнительного фотодатчика положения, состоящего из осветителя 8 и фотоприемника 9, включенного в цепь исполнительного реле 10.

20 Датчики положения магнитной стрелки и стрелки гальванометра могут быть выполнены в виде радиоактивного или емкостного датчика.

Магнитная стрелка 1 в спокойном состоя25 нни ориентирована магнитным полем Земли или специально созданным магнитным полем.

При неразрешенном перемещении объекта, снабжешгого намагниченным ярлыком или

30 упаковкой, относительно контрольного пункПредмет изобретения

Составитель В. Шефтель

Тсхрсд Т. П. Курилко Корректор Л. Б. Бадылама

Редактор Е. В. Семанова

Изд. № 287 Заказ 624/18 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений 1и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 та стрелка 1 отклоняется и луч света попадет на фотоприемник 5, что вызовет отклонение стрелки гальванометра б, освещение фотоприемника 9 световым лучом осветителя 8 и выключение исполнительного реле 10, соединенного с звуковой или световой сигнализацией.

Устройство тревожной сигнализации, состоящее из чувствительного элемента, блока усиления с включенным в выходную цепь гальванометром, стрелка которого расположена между осветителем и фотоэлементом, включенным в цепь исполнительного реле, отличающееся тем, что, с целью повышения

5 надежности сигнализации о перемещении магнитных материалов, чувствительный элемент выполнен в виде компасной магнитной стрелки, подвижно установленной на вертикальной оси между осветителем и фотоприI0 емником упомянутого блока усиления, причем указанный фотоприемник включен последовательно с регулируемым резистором в цепь упомянутого гальванометра.
