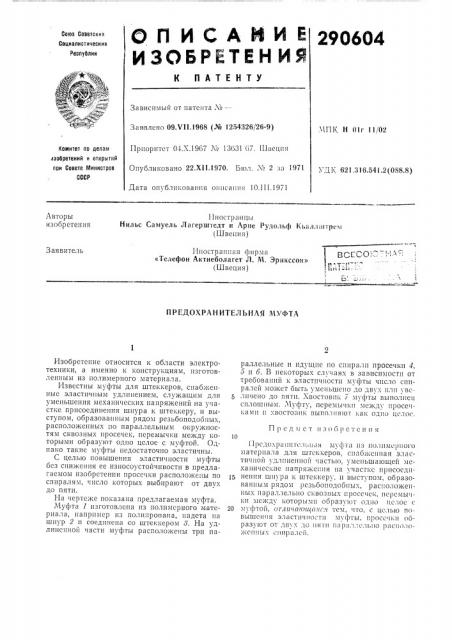

Предохранительная муфта (патент 290604)
Предохранительная муфта (патент 290604)
Показать все

Реферат



290604

Союз Советских

Сонизлнстическик

Республик

К ПАТЕНТУ

Зависимый от 113TOIIT3 №вЂ”

Заявлено 09.VII.1968 (№ 1254326/26-9) МПК Н 01г 11/02

Приоритет 04.Х.1967 М 13631 07. Швепия

Опубликовано 22.Х!1.1970. Вюл. ¹ 2 за 1971

Дата опубликования описания 10.lll.!971

Комитет по делам изобретений и открытий прн Совете Министров

СССР

,5 ДК 621.316.541.2(088,8) Авторы изобретения

l l ностр а и цы

Нильс Самуель Лагерштедт и Арне Рудольф Кь1!лли1т1тек! (Швеция) Заявитель

Иностранная фирма

«Телефон Актиеболагет Л. М. Эрикссон» (Швеция) BCE C0 -. -

Г;-Т;; : .

I с

ПРЕДОХРАНИТЕЛЬНАЯ МУФТА

Прсдм T изобрстсния

Изобретение относится к области электротехники, а именно к конструкциям, изготовленным из полимерного материала.

Известны м1 фты для штеккеров, сиаожси" иые эластичным удлинением, служащим для уменьшения механических напряжений на учасТ«е r1pi cocpHrIe »i5I IUIIyp3 к пттеккеру, n B iступом, образованным рядом резьбоподобных, расположенных по параллельным окружностям сквозных просечск, перемычки между которыми образуют одно целое с муфтой. ОдIIa«o такие муфты недостаточно эластичны.

С целью повышения эластичности муфты без снижения ее изиосоустойчивости в предлагаемом изобретении проссчки расположены по спиралям, число которых выбирают от двух до пяти.

Е!а чертси(е показана предлагаемая муфта.

Муфта 1 изготовлена из полимерного материала, например из полипропапа, надета па шнур 2 и соединена со штеккером 5 . На удлиненной части муфты расположены три параллельные и идущие по спирали просечки 4, 5 il 6. В некоторых случаях в зависимости от требований к эластичности му!рты число спиралей может быть уменьшено до двух или увс личено до пяти. Хвостовик 7 му!1!ты выполнен силов!и11м. Муфту, перемычки между просечКа З!И И ХВОСТОВИК ВЫПОЛ1! ЯIОТ Кан ОДИO IIC, IOC(.

Предохрани гсль113я муфт» из полимерного ш те !(:,е р О в, с и а б (c I I I I 3 5I э:1 1 стичиой удлиненной частью. уменьшающей механические напряжения на A.часткс присосдп15 пения шнура к штеккеру, и выступом, образованным рядом рсзьбоподобных, рас1!оложеиных параллельно сквозных проссчск, перемычки х!и(ду которыми Образу!от Одно Ilc,loc с

20 муфтой, отлипаюи алгл! тем, ITo, с целью повышен! я эластичности муфты, проссчки ООразуют от двух Io IIHTII парал,,ел!и!о расположенных clllip;1;1(й.

Составитель В. Я. Пуков

Редактор В. П. Новоселова Тскрсд Л. Я. Левина 1 оррсктор А П. Васильева

Заказ 600 Тираж 473 Подписное

ЦНИИПИ Комитета по дслаги изобрсгсний и открьпии при Сr>âñ-,с Чиписtðîê СССР . госкпа,,К-35, Раушская наб, д. 4,/5

Вагорскаи типографии
