290606

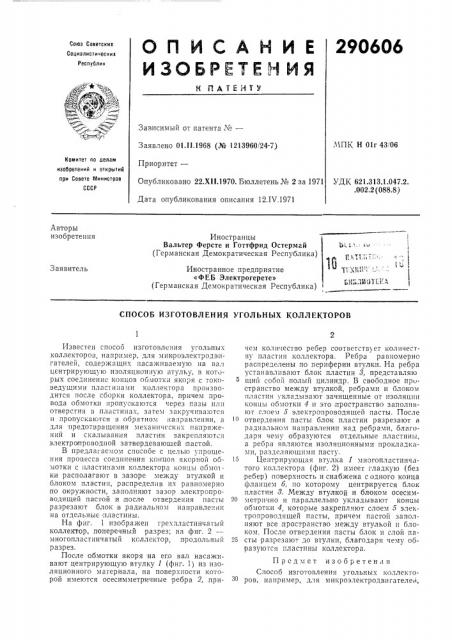

ОП ИСАЙ И Е

ИЗОБРЕТЕ Ч Ия

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента ¹â€”

МПК Н 01г 43У06

Заявлено 01.11.1968 (№ 1213960/24-7)

Приоритет—

Опубликовано 22.XII.1970. Бюллетень ¹ 2 за 1971

Дата опубликования описания 12,IV.1971

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.313.1.047.2. .002,2 (088.8) Авторы изобретения

Иностранцы

Вальтер Ферсте и Готтфрид Остермай

ЕГермаиская Демократическая Ресоубтика) Иностранное предприятие

«ФЕБ Электрогерете» (Германская Демократическая Республика) .; с, т ч

3 аявитель

СПОСОБ ИЗГОТОВЛЕНИЯ УГОЛЬНЫХ КОЛЛЕКТОРОВ

Известен спосоо изготовления угольных коллекторов, например, для мик роэлектродвчтгателей, содержащих насаживаемую на вал центрирующую изоляционную втулкут в которых соединение концов обмотк i якоря с токоведущими плачсти тахти коллектора производится после сборки коллектора, причем провода обмотки пропускаются через пазы плп отверстия в пластинах, затем закручиваются и пропускаются в обратном направлении, а для предотвращения механических напряжений и скалывания пластин закрепляются электроатроводной затвердевающей пастой.

В предлагаемом спосоое с целью упрощения процесса соединения концов яксрной 00мотки с пластинами коллектора концы Oбхтolки располагают в зазоре между втулкой и блоком пластин, распределив пх равномерно по окружности, заполняют зазор электропроводящей пастой и,после отвердения пасты разрезают блок в радиальном направлении на отдельные пластины.

На фиг. 1 изооражен трехпластинчатый коллектор, поперечный разрез; на фиг. 2-многопластинчатый коллектор, продольный разрез.

После обмотки якоря на его вал насаживают центрирующую втулку 1 (фиг. 1) из изоляционног0 материала, на поверхности которой имеются осесимтметричные ребра 2, причем количество ребер соответству ет количеству пластин коллектора. Ребра равномерно распределены по периферии втулки. На ребра устанавливают блок пластин т, представляю ший собой полый цилиндр. В свободное присстранство между втулкой, ребрами и блоком пластин укладывают зачищенные от изоляции концы обмотки 4 и это пространство заполняют слоем 5 электропроводящей пасты. После отвердения пасты блок пластин разрезают в радиальном направлении над ребрами, благодаря чему образуются отдельные пластины, а ребра являются изоляционными прокладками, разделяющими пасту.

1б Центрирующая втулка 1 многопластинчатого коллектора (фпг. 2) имеет гладкую (без ребер) поверхность и снабжена с одного конца фланцем 6е по которому центрируется блок пластин 8. Между втулкой и блоком осесим20 метрпчно и параллельно укладывают концы обмотки 4, которые закрепляют слоем 5 электропроводящей пасты, причем пастой заполняют все пространство между втулкой и блоком, После отвердения пасты блок и слой па25 сты разрезают до втулки, благодаря чему образуются пластины коллектора.

Предмет изобретен IH

Способ изготовления угольных коллекторов, например, для втикроэ1ектродвигателей, 290606

2 . > г 2

Составитель Г. Бокман

Редактор А. Ю. Пейсоченко

Корректор T. А. 1(итаева

Техред Л. Я. Левина

Заказ 4!/286 Тираж 473 Подписное

ЦНИИПИ 1(омитета по делам изобретений и открытий при Совете Министров ССС!

Москва, Ж-35. Раушская наб., д 4/5

Тип. Харьк, фил. пред. «Патент» содержащих насаживаемую на вал центрирующую изоляционную втулку, в которых контакт между концами якорной обмотки и пластинами коллектора осуществляется,посредством электрон роводящей пасты, отличаюи ийся тем, что, с целью упрощения процесса соединения проводников обмотки с пластинами коллектора, ъказанные концы располатают в зазоре между втулкой и блоком пластин, заполняют зазор электропроводящей пастой и после отвердения часты разрезают

G JI 0 K B p B II Q. I iI 0 I направлении и а ные пластины,
