Автоматическое устройство для заряда аккумуляторов (патент 290611)
Автоматическое устройство для заряда аккумуляторов (патент 290611)
Показать все

Реферат

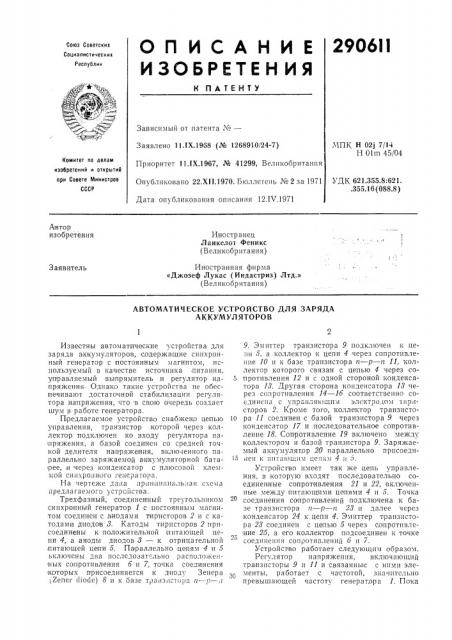

О П И С А Н И Е 29061!

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Ресtlóáëèí

К ПАТЕНТУ

Зависимый от патента ¹â€”

ЧПК Н 02j 7/14

Н Olm 45/04

Заявлено 11.1Х.1968 (№ 1268910/24-7)

Приоритет !1.1Х.1967, № 41299, Beëïêîáðèòàíèÿ

Комитет по делам изобретений и открытий лри Совете Министров

СССР

Опубликовано 22.Xll.1970. Бюллетень ¹ 2 за 1971 УДК 621.355.8:621, .355.16 (088.8) Дата опубликования описания 12.IV.1971

Автор изобретения

Иностр анец

Ланкелот Феникс (Великобритания) Иностранная фирма

«Джозеф Лукас (Индастриз) Лтд.» (Великобритания) Заявитель

АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ЗАРЯДА

АККУМУЛЯТОРОВ

Известны автоматические тустройства для заряда аккумуляторов, содержащие синхронHbIH генератор с постоянных! магнитом, используемый в качестве источника питания, управляемый выпрямитель и регулятор напряжения Однако такие устройства не обеспечивают достаточной стабилиза ции регулятора напряжения, что в свою очередь создает шум в работе генератора.

П!редлагаехтое устройство снабжено цепью управления, транзистор которой через коллектор подключен ко входу регулятора на-! пряжения, а базой соединен со средней точкой делителя напряжения, вклто.тенного параллельно заряжаемой аккумуляторной батаepee, .и через конденсатор с плтосовой клеммой синхронного генератора.

На чертеже да!та !трттнттипиа.тьная с. e тта предлагаемого устройства.

Трехфазный, соединенный треугольником синхронный генератор 1 с постоянным магнитом соединен с анодахти тиристоров 2 и с катодами д!иодо!в 8. Катоды тиристоров 2 присоединены к положительной питающей цепи 4, а аноды диодов 8 — к отрицательной питающей цепи 5. Параллельно цепям 4 и 5

«ключены два последоват..льно расположеitных сопротивления б и 7, точка соединения которых присоединяется к дттоду Зенера

tZettet tliode) 8 и к оазе тра тз!!свора п —,о —,т

9. Эмиттер транзистора 9 подключен к цепи 5, а коллектор к цепи 4 через сопротивление 10 и к базе транзистора n — p — и 11, коллектор которого связан с цепью 4 через со5 противления 12 и с одной стороной конденсатора 18. Другая сторона конденсатора 18 через сопротивления 14 — 1б соответственно соединена с управляю цпм элсктро,toht l tt13itсторов 2. Кроме того, коллектор транзисто10 ра 11 соединен с базой транзистора 9 через конденсатор 17 и последовательное сопротивление 18. Сопротивление 19 включено между коллектором и базой транзистора 9. Заряжаемый аккумулятор 20 параллельно прпсоеди-! 5 н е н к и t T а ю li. 1! . не tl i м 4 и 5, Устройство имеет так же цепь управления, в которую входят последовательно соединенные сопрот|ивления 21 и 22, включенные между питающ ихти цепями 4 и 5, Точка соединения сопротивлений подключена к базе транзистора и — p — n 28 и далее через конденсатор 24 к цепи 4. Эмпттер транзистора 28 соединен с цепью 5 через сопротивление 25, à его коллектор подсоединен к точке соединения сопротивлений б и 7.

Устройство работает следующим образом.

Регулятор напряжения, включающий транзисторы 9 и 11 и связанные с ними элементы, работает с частотой, значительно превышающей частоту генератора 1. Пока

2906I1

Предмет изобретения

Составитель И. Найдина

Редактор А. Ю. Пейсочеико Техред Л. Я. Левина Корректор T. А. Китаева

Заказ 41/286 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д 4/5

Тип. Харьк, фил. пред. «Патент» на1пряжение между цепями 4 и 5 ниже заданного, диод Зенера не проводит тока, и регулятор работает, подвывая отпирающие импульсы,на тиристоры 2. При этом регулятор напряжения принимает на вход два сигнала— первый сигнал с точки соединения согпротивлений б и 7, а второй с коллектора транзистора 28. Бла года ря транзистору 28 второй сигнал противоположен первому сигналу таким образом, что если напряжение между цепями 4 и 5 повышается или понижается, то .первый сигнал также повышается либо понижается, в то время как второй =игнал CQответственно понижается ли бо повышается.

Тиристоры 2 являются проводящими в момент, когда с выхода генератора l на них подается положительный импульс. В этом случае двухполупериодный выпрямитель подает питание в цен и 4 и 5. Как только на пряжение между этими цепями достигнет определенной вел ичи ны,,диод Зе нера начинает проводить ток и "îçäàåò дополнительный ток базы на транзисторе 9, тем самым насыщая его и запирая. Напряжение между цепями и 5 начинает падать до тех пор, пока диод

Зенера опять не закроется, при этом регулятор снова начинает рабогать, и цепи 4 и 5 получают питание. Благодаря использованию цепи управления повышение напряжения между цепями 4 и 5 вызьгвает понижен ие второго входного сигнала, величина которого выоирается большей Величины первого Входного сигнала снастольк, чтобы диод Зе нера удерживался закрытым. За счет применения конденсатора 24 повышение напряжения между цепями 4 и 5 не влечет за собой понижения второго входного "игнала с такой же интенсивностью, как повышение первого сигнала. В результате достигается такое -.оложение, при котором диод Зенера снова становится проводящим, и напряжение между цепями 4 .и 5 начинает падать. IiacBIIB neliвого входного сигнала на регуляторе напряжения опять больше, чем противодействую

10 щее ему повыШение второго входного сигнала, благодаря чему диод Зенера удерживается отк рытым в течение некоторого периода, определяемого конденсато„-ом 24.

Таким образом, |предлагаемое устройство повышает .стабильность регулятора .напряжения и значительно уменьшает шум в работе синхронного генератора.

Автоматическое устройство для заряда аикумуляторов, содержащее синхронный генератор с постоянным м агнитом, нспользу емый в качестве источника питания, управляе25 мый выпрямитель и регулятор на;;ряжения, отличающееся тем, что, с целью повышения стабильности регулятора напряжения и снижен ия шума синхронного ге|нератора оно снабжено цепью управления, тра нзистор

30 которой коллектором подключен ко входу регулятора напряжения, а базой соединен со средней точкой делителя напряжения, включенного параллельно заряжаемой аккумулягорной оатарее, и через конденсатор с пли: ° совой клеммой генератора
