Реферат



2906lb

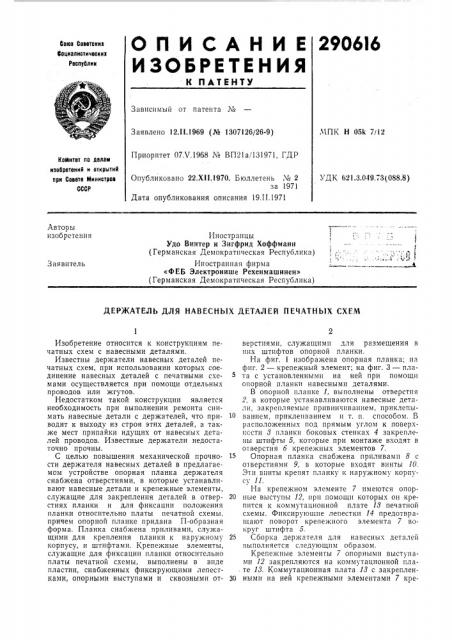

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ боев Советскил

Вацивлнстическил

Республик

Зависимый от патента ¹

Заявлено 12.ll.1969 (№ 1307126/26-9) МПК Н 051; 7»2

Приоритет 07 у .1968 М ВП21а/131971, ГДР

Кайитет по лелем изобретений и открытий при Совете таинистров

CCCP

Опубликовано 22.Xll.1970. Бюллетень М 2 за 1971

Дата опубликования описания 19.II.1971

УДК 62.1.3.049.73(088.8) Авторы изобретения

Иностранцы

Удо Винтер и Зигфрид Хоффманн (Германская Демократическая Республика) Иностранная фирма

«ФЕБ Электронише Рехенмашинен» (Германская Демократическая Республика) I ! г.

Заявитель

ДЕРЖАТЕЛЬ ДЛЯ НАВЕСНЫХ ДЕТАЛЕЙ ПЕЧАТНЫХ СХЕМ

Изобретение относится к конструкциям печатных схем с навесными деталями.

Известны держатели навесных деталей печатных схем, при использовании которых соединение навесных деталей с печатными схемами осуществляется при помощи отдельных проводов или жгутов.

Недостатком такой конструкции является необходимость при выполнении ремонта снимать навесные детали с держателей, что приводит к выходу из строя этих деталей, а также мест припайки идущих от навесных деталей проводов. Известные держатели недостаточно прочны.

С целью повышения механической прочности держателя навесных деталей в предлагаемом устройстве опорная планка держателя снабжена отверстиями, в которые устанавливают навесные детали и крепежные элементы, служащие для закрепления деталей в отверстиях планки и для фиксации положения планки относительно платы печатной схемы, причем опорной планке придана П-образная форма. Планка снабжена приливами, служащими для крепления планки к наружному корпусу, и штифтами. Крепежные элементы, служащие для фиксации планки относительно платы печатной схемы, выполнены в виде пластин, снабженных фиксирующими лепестками, опорными выступами и сквозными отверстиями, служащими для размещения в них штифтов опорной планки.

На фиг. 1 изображена опорная планка; на фиг. 2 — крепежный элемент; на фиг. 3 — плата с установленными на ней при помощи опорной планки навесными деталями.

В опорной планке 1, выполнены отверстия

2, в которые устанавливаются навесные детали, закрепляемые привинчиванием, приклепы10 ванием, приклеиванием и т. и. способом. В расположенных под прямым углом к поверхности 3 планки боковых стенках 4 закреплены штифты 5, которые при монтаже входят в отверстия б крепежных элементов 7.

15 Опорная планка снабжена приливами 8 с о|верстиями 9, в которые входят винты 10.

Эти винты крепят планку к наружному корпусу 11.

На крепежном элементе 7 имеются опор20 пые выступы 12, прп помощи которых он крепится к коммутационной плате 13 печатной схемы. Фиксирующие лепестки 14 предотвращают поворот крепежного элемента 7 вокруг штифта 5.

25 Сборка держателя для навесных деталей выполняется следующим образом.

Крепежные элементы 7 опорнымп выступами 12 закрепляются на коммутационной пла. те 13. Коммутационная плата 13 с закреплен30 ными на ней крепежными элементами 7 кре290616

Заказ 26| 3

Тира ж 480

Подписное

Изд K !Зн

Тнногр; d,нн, пр. Сапунова, 2 пится к опорной планке 1 с установленными на ней навесными деталями 15, для чего штифты 5 отгибаются и вставляются в отверстия 6 крепежных элементов 7. Опорная планка винтами 10 укрепляется на приливах 16, имеющихся на корпусе.

При разборке после отвинчнванпя винтов

10 опорная планка вместе с навесными деталями и коммутационной платой 13 остаются неразобщенными, что исключает возможность выхода нз строя навесных деталей и паек.

Предмет изобретения

Держатель для навесных деталей печатных схем, содержащий опорную планку, снабженную отверстиями, в которые устанавливают навесные детали и крепежные элементы, служащие для закрепления деталей в отверстиях планки и для фиксации положения планки относительно платы печатной схемы, отличающийся тем, что, с целью повышения механической прочности держателя, опорная планка имеет П-образную форму и снабжена приливами, служащими для крепления планки к

10 наружному корпусу, и штифтами, а крепежные элементы, служащие для фиксации планки относительно платы печатной схемы, выполнены в виде пластин, снабженных фиксирующими лепестками, опорными выступами и

1S сквозными отверстиями, служащими для размещения в них штифтов опорной планки.
