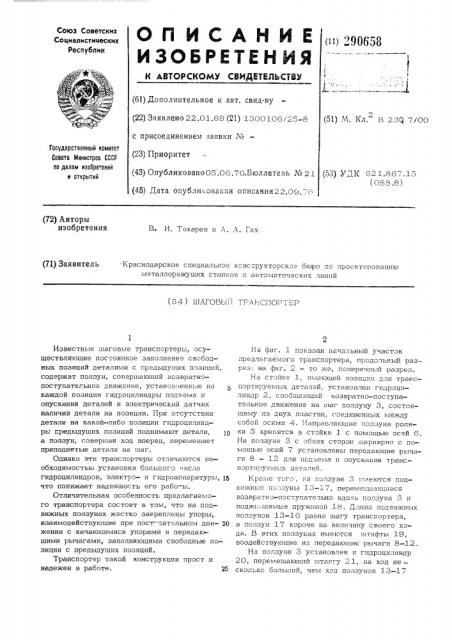

Шаговый транспортер (патент 290658)
Шаговый транспортер (патент 290658)
Шаговый транспортер (патент 290658)
Шаговый транспортер (патент 290658)
Показать все

Реферат



Союз Советских

Социалистических

Республик (») 290658 (61) Дополнительное к авт. свид-ву (22) Заявлено 22.01.69 (21) 1300106 t25-8 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 05.06.76.Бюллетечь ¹ 21 (45) Дата опубликования описания22.09., 6 (51) М. Кл. В 23Q 7/00

Гасударственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 6= 1.867.15 (088.8) (72) Авторы изобретения

В. И. Токарев и ». Л. Гах (?1) Заявитель.Краснодарское специальное кэнструKTDpcKDp. бюро пэ проектированию металлорежущих станков и автоматических линий (54 ) ШАГОВ6! 1 ТРАНСПО - "ЕР

Известные шаговые транспортеры, осуществляющие постоянное заполнение свободных позиций деталями с предыдущих позиций, содержат ползун, совершающий возвратнопоступательное движение, установленные на каждой позиции гидроцилиндры подъема v. опускания деталей и электрический датчик наличия детали на позиции. При отсутствии детали на какой-либо позиции гидроцилиндры гредыдуших позиций поднимают детали, щ аползун,,совершая ход вперед, перемешает приподнятые детали на шаг, Однако эти транспортеры отличаются необходимостью установки большого -»ясла гидроцилиндров, электрэ- и гидрэаппаратурь», д что понижает надежность его рабо ы, Отличительная особенность предлагаемого транспортера состоит в том, что на подвижных ползунах жестко закреплены упоры, взаимодействующие при пост"нательном дви- 2О жении с качающимися упорами и передающими рычагами, заполняющими свободные позиции с предыдущих позиций.

Транспортер такой конструкции прост и надежен в работе, 2й

На фпг. 1 показан начальныи участок предлагаемого транспортера, продольный разрез: на фиг. 2 — то же, поперечный разрез.

На стойке 1» имеющей позиции для транспортируемых деталей, установлен гидроцилиндр 2, сэоэщающий возвратно-поступательное движение на шаг ползуну 3, состоящему из двух пластин, соединенных между собой осями 4-. 1-,аправляюшпе пэлзуна ролики 5 крепятся в стойке 1 с помощью осей 6.

На ползуне 3 с обеих сторон шарнирно с помощью осей 7 устаноьлены передающие рычаги 8 — 12 для пэ вема и опускания транспэвт1л»о»уемых деталей.

Кроме топo, на голзуне 3 имеются подвижнь»е пэ .зуны 13- 7, перемеща э»щиеся возвратнэ-поступательно вдоль ползуна 3 и поджп:,.аемые пружиной 18. Длина подвижных ползунов 13-16 равна шагу транспортера, а ползун 17 короче на величину своего хода. В этих ползунах имеются штифты 19, воздействующие на передающие рь|чаги 8-12.

На ползуне 3 установлен и гпдроцилиндр

20, перемещающий»ш»тангу 21, на ход не— скол кэ больший, чем хэд ползунов 13-17

290658

Составитель p(П!УРиев

Репактор .Баранова Техред Т .Курилко Корректор E.Õìåëåâà

Изд. 14 169 Тираж 1 1 76 Подписное

6287

Ц11ИИ! !И Государственного комитета Совета Министров СССР во делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
