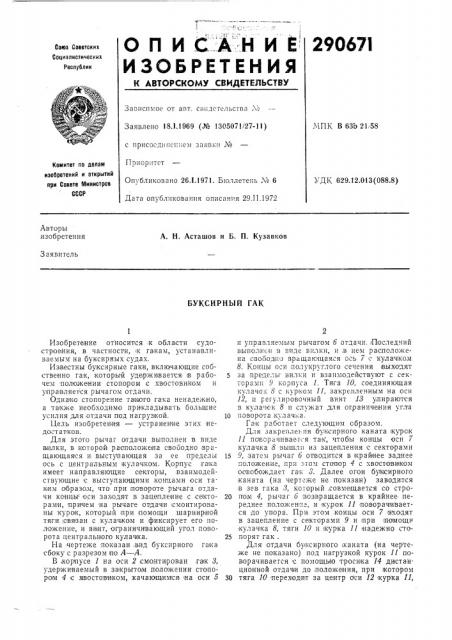

Буксирный гак (патент 290671)
Буксирный гак (патент 290671)
Показать все

Реферат



290671

Предмет изобретегния

Составитель Л. Кепке

Техред 3. Тараненко

Корректоры: и. Шматова и С. Сатагулова

Редактор Л. Бердник

Заказ 344/4 Изд. ¹ 160 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открьггпй прп Совете Министров CCCP

Москва, 4(-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 после чего под действием усилия,;передав,емого от гака, рычаг б освобождает хвостовик стопора 4, который, подворачиваясь вокруг оси

5, освобождает гак 3.

1. Буксирный гак, в>ключающнй собственно гак, удержи|ваемый в рабочем положении при помощи стопора с тсвостовиком и управляемый при помощи рычага отдачи, отличаюигиггся тем, что, с целью надежного стопорения гака и свободной отдачи буксирного каганата под нагрузкой, рычаг Oräà÷è выполнен в виде вилки, в которой расгполо>ксна своебодно вращающаяся и выступающая за ее пределы ось с центральным 1кулачком, а корпус гака вычголнен с направляющими секторами, взаимодействующими с выст1упающи.ми гсонцами оси таким образом, что при повороте рычага отдачи концы оси закодя г в зацепление с секпорами, причем на рычаге отдачи смонгирован курок, который при: помощи шарнирной тяги связан с .кулачком и

10 фиксирует его положение.

2. Гак по п. 1, отличаюцийся тем, что, с целью обеспечения регулирования усилия запирания курка, на вилке смонтирован виконт, овраничиваюзций угол поворота центра IbHо15 го кулачка.
