Реферат

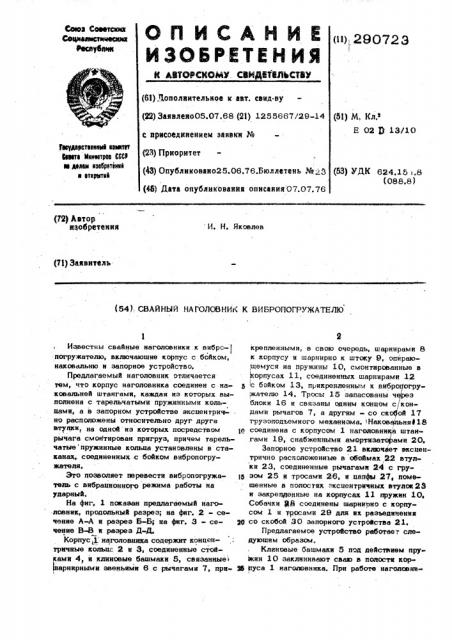

(61) Дополнительное к авт. евид-ву (22) Заявлено05.07.68 (21) 1255667/2S-14 (51) М. Кл, Е 02 Q 13/10 с присоединением заявки №

1 веударставннма квмктет

Веете Мииметрав ВССр

N далем юзебрвтвяяй а аткриткй (23) Приоритет (43) Опубликовано25.06.76.Бюллетень ¹ gp (46) Дата опубликования описания07.07.76 (бЗ) УДК 624,15,8 (088.8) (72) Автор щобретения И. Н. Яковлев (71) Заявитель (54) СВАЙНЫЙ НАГОЛОВНИК К ВИБРОПОГРУЖАТЕЛЮ

Известны свайные наголовннки .к вкбр=- погружателю, включаюшие корпус с бойком, наковальню и запорное устройство, Предлагаемый наголовник отличается тем, что корпус наголовннка соединен с наковальней штангами, каждая из которых выполнена с тарельчатыми пружинными кольцами, а в запорном устройстве зксцентрич но расположены относительно друг друга втулки, на одной нз которых посредством р рычага cMotfTHpos&H пригруз, причем гарельчатые пружинные кольца установлены в стаканах, соединенных с бойком внбропогружателяв

Это позволяет перевести вибропогружа- 1а тель с вибрационного режима работы на ударный.

На фиг. 1 показан предлагаемый наголовник, продольный разрез; на фиг. 2 - сечение А-А и разрез Б-Б; иа фиг. 3 - ce- Я чение В-В и разрез Il-й.

Корпус,1 наголовника содержит концентричиые кольце 2 и 3, соединенные стойками 4, и клиновые башмаки 5, связанные парнирными звеньями 6 с рычагами 7, при- М крепленными, в свою очередь, шарнирами 8 к корпусу и шарнирно к штоку 9, опнраю1 щемуся не пружины 10, смонтированные в орпусах 11, соединенных шарнирами 12 ñ бойком 13, прикреяленным к вибро огру жателю 14, Тросы 15 запасованы ч (рез блоки 16 н связаны одним концом с/хондами рычагов 7, а другим - со скобой 17 грузоподъемного механизма. Наковфльняl 18 соединена с корпусом 1 наголовника штангамн 19, снабженными амортизаторами 20.

Запорное устройство 21 включает эксцентрично распояоженныв в обоймах 22 втулки 23, соединенные рычагами 24 с грузом 25 и тросами 26, и цапфы 27, помещенные в полостях зксцентричиых втулок 23 и закрепленные на корнусак ll пружин 10>

Собачки фй соединены нщрнирно с корпусом 1 и тросами 28 для их разъединения со скобой 30 запорного устройства 21, Предлагаемое устройство работает следуюшим образом.

Клиновые башмаки 5 под действием прудкин 10 заклинивают сваю в полости кор туса 1 наголовннка. При работе наголсвни»

Э

jrà в вибраинонном режиме запорное устройство 21 поворотом ексцентрнчных втулок 23 вниз жестко соднняет внбропогружатель 14 н боек 13 с корпусом нагоаовнике посредством иапф 27, Прн работе нагоаавняка в ударном режи е запорное устройство 21 поворотом сиентричных втулок 23 в обратном нелравленнн посредством трссоа 26 открепляет внбропогружатель 14 от корпуса неголовннка 1, текнм образом девая возможность ибропогружателю бойком 13 наносить удары по наковальне 18, Для удержания запорного устройства21 от самозакрепления вибратора с корпусом оно подввшнвается на откндной собачке 28, ! с помощью скобы 30, прнкрепж:нной к. рычагам 24 вксиентрнчных втулок 23.

Для снятня запорного устройства 21 с собачки 28 тросом 26 запорное устройство подннмается кверху и трос м 29 - с пола.

- 9072 3

4 Собачка поворачивается вокруг шарнира, освобождая скобу 30 для опускания запорного устройства вннэ.

<ормула нэобрете: ня

1. Свайный неголавннк к внбропогружателю, включающий корпус с бойком, нако-вальню и запорное устройство, о т л нч .е ю щ н и с я тем, что, с целью переу воде внбропогружателя с внбраиионного режима работы на ударный, корпус наголсв ннка соединен с наковальней посредством итанг, каждая нз которых выполя на с та. рель-атымн пружинными кольцамн, а в вар порном устройстве смонтированы эксцентрично расположенные относнтельно друг друга втулкн, на одной иэ которых посредством рычага смонтирован прнгруз.

2. Наголовннк по п. 1, о т л н ч а ючв шийся тем, что тарельчатые пружинные кольиа установлены в стаканах, соеднненных с бойком внбропогружателя.

290723

Составитель И. Калмыкова

Редактор Т. Ларина Texpea, p, богдан Корректор;Н. Ковалева

Закаэ 1839/256 Тираж 83,0 Подписное

0НИИПИ Государственного комитета Совета Министров СССР по делам изо4кмгений и открытий

1.13035, Москв :

Филиал flffff Патент, г. Ужгород, ул. Проектная, 4
