Ротор кустореза (патент 290734)
Ротор кустореза (патент 290734)
Показать все

Реферат

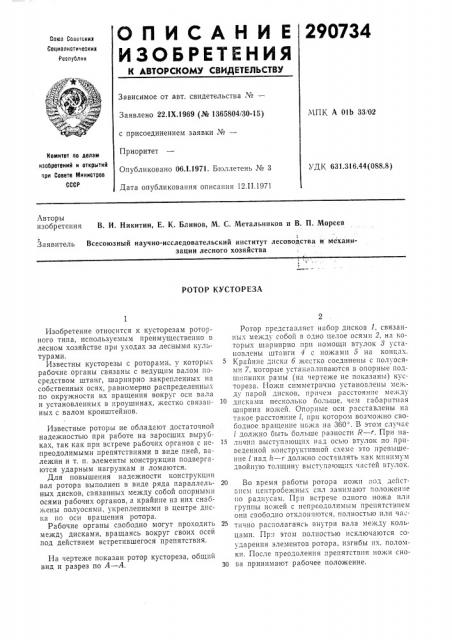

290734

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз CGSe скил

Социалистинескик

Республик

Зависимое от авт. свидетельства ¹â€”

МПК А Olb 33 02

Заявлено 22.1Х.1969 (№ 1365804/30-15) с присоединением заявки №вЂ”

Приоритет

Опубликовано 06.1.1971. Бюллетень № 3

Дата опубликования описания 12.П.1971

Комитет ло делам изобретений и открытий при Совете Министров

СССР

УДК 631.316.44(088.8) Авторы изобретения В. И. Никитин, Е. К. Блинов, М. С. Метальников и В. П. Мореев

Заявитель Всесоюзный научно-исследовательский институт лесоводства и механизации лесного хозяйства

РОТОР КУСТОРЕЗА

Изобретение относится к кусторезам роторного типа, используемым преимущественно в лесном хозяйстве при уходах за лесными культурами.

Известны кусторезы с роторами, у которы. рабочие органы связаны с ведущим валом посредством штанг, шарнирно закрепленных на собственных осях, равномерно распределенных по окружности их вращения вокруг оси вала и установленных в проушинах, кестко связанных с валом кронштейнов.

Известные роторы не обладают достаточной надежностью при работе на заросших вырубках, так как при встрече рабочих органов с непреодолимыми препятствиями в виде пней, валежин и т. п. элементы конструкции подвергаются ударным нагрузкам и ломаются.

Для повышения надежности конструкции вал ротора выполнен в виде ряда параллельных дисков, связанных между собой опорнымп осями рабочих органов, а крайние из них снабжены полуосями, укрепленными в центре диска по оси вращения ротора.

Рабочие органы свободно могут проходить между дисками, вращаясь вокруг своих осей под действием встретившегося препятствия.

На чертеже показан ротор кустореза, общий вид и разрез по А — А.

Ротор представляет набор дисков I, связанных хтежд1 собой в одно целое осями 2, на которых шарнирно при помощи втулок 8 установлены штанги 4 с ножами б на концах.

Крайние диски б жестко соединены с полуосями 7, которые устанавливаются в опорные подшипники рамы (на чертеже не показаны) кустореза. Ножи симметрично установлены между парой дисков, причем расстояние между

10 дисками несколько больше, чем габаритная ширина нояей. Опорные оси расставлены па такое расстояние l, при котором возможно cBQбодное вращение ножа на 360 . B этом случае

l доляно быть больше разности R — r. Прп а15 лнчи;i выступающих пад осью втулок по приведенной конструктивной схеме это превышение l над /г — г должно составлять как минимум дBOAHvIo толщину выст пающпх частей втулок.

20 Во время работы ротора ножи под дейстгпем центробежных спл занимают положение

0о радиусам. Прп встрече одного ножа плп группы ножей с непреодолимым препятствием они свободно отклоняются, полностью или ча.тично располагаясь внутри вала между кольцами. Прн этом полностью исключаются соударения элементов ротора, изгибы пх, поломки. После преодоления препятствия ножи сно30 ва принимают рабочее положение, 290734

Предмет изобретения

Составитель Е. Маиюк

Тскрсд А. А. Камышиикова

Корректор О. С. Зайцева

Реда ктор Е. Го ич а р

Изд. ¹ 103 Заказ 170/7 Тираж 480 Подписное

ИНИИПИ Комитета по делам изоврегс пй и открытий при Совете Министров СССР

Москва, уК-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Ротор кустореза с рабочими органами рубящего типа, связанными с ведущим валом посредством шта нг, ш-рнирно закрепленных на собственных осях, равномерно расставленных по окружности их вращения вокруг оси вала, отличающийся тем, что, с целью повышения надежности конструкции B работе вал ротора выполнен в виде ряда параллельных дисков, связанных между собой опорными осями рабочих органов, а крайние из них снабжены полуосями, укрепленными в центре диска по оси вращения ротора.

2. Ротор по п. 1, отличающайся тем, что, с целью обеспечения возможности свободного вращения рабочих органов вокруг своих осей на 360, соседние опорные оси рабочих органов, установленных между парой дисков, расставлены на расстояние l, отвечающее неравенству 1) R — г, где R — радиус окружности, 10 описываемой рабочим органом при его вращении вокруг своей оси, а г — радиус опорной оси.
