Реферат

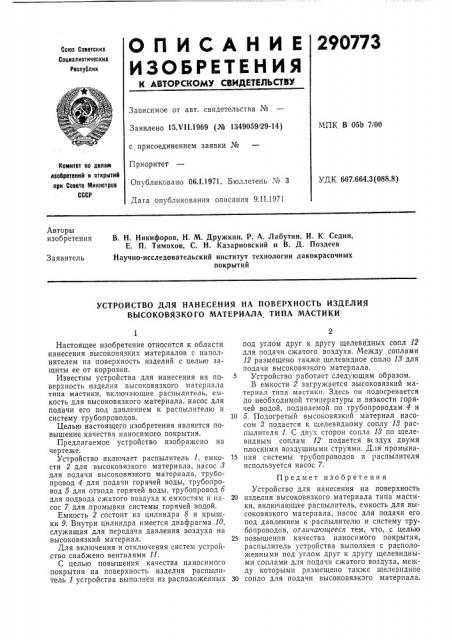

29О773

ОЛ ИСА НИ Е

ИЗОБРЕТЕНИЯ

К АВТОР СИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15.V11.1969 (№ 1349059/29-14) МПК В 05b 7/00 с присоединением заявки №

Приоритет

Комитет по делам лзобретений и открытий при Совете Министров

СССР

УДК 667.664.3(088.8) Опубликовано 06.11971. Бюллетень № 3

Дата опубликования описания 9.II.1971

Авторы изобретения

В. Н. Никифоров, Н. М. Дружкин, P. А. Лабутин, И. К. Седин, Е. П. Тимохов, С. H. Казарновский и В. Д. Поздеев

Научно-исследовательский институт технологии лакокрасочных покрытий

Заявитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ НА ПОВЕРХНОСТЬ ИЗДЕЛИЯ

ВЫ1СОКОВЯЗКГГ МАТЕРИАЛА, ТИПА МАСТИКИ

Настоящее изобретение относится к области нанесения высоковязких материалов с наполнителем на поверхность изделий с целью защиты ее от коррозии.

Известны устройства для нанесения на поверхность изделия высоковязкого материала типа мастики, включающие распылитель, емкость для высоковязкого материала, насос для подачи его под давлением к распылителю и систему трубопроводов.

Целью настоящего изобретения является повышение качества наносимого покрытия.

Предлагаемое устройство изображено на чертеже.

Устройство включает распылитель 1, емкости 2 для высоковязкого материала, насос 3 для подачи высоковязкого материала, трубопровод 4 для подачи горячей воды, трубопровод 5 для отвода горячей воды, трубопровод б для подвода сжатого воздуха к емкостям и насос 7 для промывки системы горячей водой.

Емкость 2 состоит из цилиндра 8 и крышки 9. Внутри цилиндра имеется диафрагма 10, служащая для передачи давления воздуха на высоковязкий материал.

Для включения и отключения систем устройство снабжено вентилями 11.

С целью повышения качества наносимого покрытия на поверхность изделия распылитель 1 устройства выполнен из расположенных под углом друг к другу щелевидных сопл 12 для подачи сжатого воздуха. Между соплами

12 размещено также щелевидное сопло 18 для подачи высоковязкого материала.

5 Устройство работает следующим образом.

В емкости 2 загружается высоковязкий материал типа мастики. Здесь он подогревается до необходимой температуры и вязкости горячей водой, подаваемой по трубопроводам 4 и

10 5. Подогретый высоковязкий материал насосом 3 подается к щелевидному соплу 13 распылителя 1. С двух сторон сопла 18 по щелевидным соплам 12 подается в(здух двумя плоскими воздушными струями. Для промыва15 ния системы трубопроводов и распылителя используется насос 7.

Предмет изо бретени я

Устройство для нанесения на поверхность

20 изделия высоковязкого материала типа мастики, включающее распылитель, емкость для высоковязкого материала, насос для подачи его под давлением к распылителю и систему трубопроводов, отличающееся тем, что, с целью

25 повышения качества наносимого покрытия, распылитель устройства выполнен с расположенными под углом друг к другу щелевидными соплами для подачи сжатого воздуха, между которыми размещено также щелевидное

30 сопло для подачи высоковязкого материала.

Составитель 3. Зеленина

Редактор Г. А. Яковлева Техред А. А. Камышникова Корректор Г. С. Мухина

Изд. № 104 Заказ 69/15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
