Устройство для притупления заходного витка наружной резьбы

Иллюстрации

Устройство для притупления заходного витка наружной резьбы (патент 290803)
Устройство для притупления заходного витка наружной резьбы (патент 290803)
Показать все

Реферат

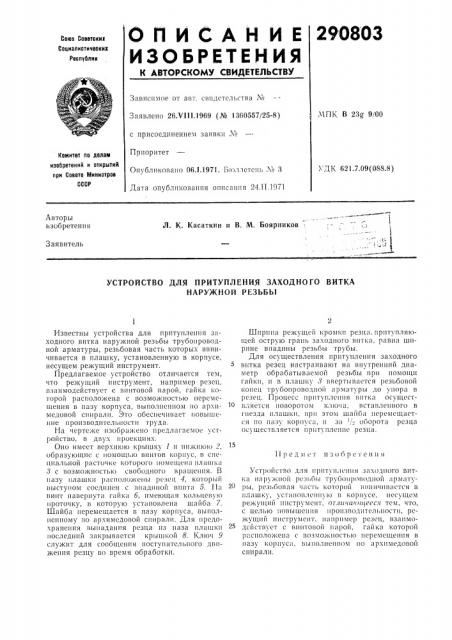

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

290803

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства М

МПК В 23g 9/00

Заявлено 26.7111.1969 (№ 1360557/25-8) с присоединением заявки М

Приоритет

Опубликовано 06.1.1971. В(оллстснь X 3

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.7.09(088.8) Дата опубликования описания 24.11.(97(!

Ф

Авторы изобретения

Л. К. Касаткин и В. М. Боярников

Заявитель

УСТРОЙСТВО ДЛЯ ПРИТУПЛEHИЯ ЗАХОДНОГО ВИТКА

НАРУЖНОЙ РЕЗЪБЫ

1IpeI,»c I изобрс I e»»>I

Известны устройства для притупления зяходного витка наружной резьбы трубопроводной арматуры, резьбовая часть которых ввинчивается в плашку, установленную в корпусе, несущем режущий инстру.мент.

Предлагаемое устройство отличается тем, что режущий инструмент, например резец, взаимодействует с винтовой парой, гайка коТ0роН расг10ложе1!а с Воз мо)кностью нсрсмс шения в пазу корпуса, выполнс)шом Ilo архимедовой спирали. Это обеспечивает повышение и роиз водитель(I ocr!I труда.

На черте)ке изобр»жено предлагаемое устройство, в двух проекциях.

OFI0 имеет верхнюю крышку 1 и ш(жнюк) ), образу(ощис с (помощью винтов корпус, в спсЦИЯ JlbIIOH P»CTO I K(КОТОРОГО IIOI(1(IЦ(. l1» I IJI Il III Êß

8 с возможностью свободного вращения. В пазу плашки рясиоложеllhl резец 4, который

Выступом соединен с впадиной винта 5. 1111 винт навернута гайка б, имекнцая кольцевую проточку, в которую установлена шайба 7.

Шайба перемещается г, пазу корпуса, выполненному пo архимедовой спирали. Для прсдо(раисния выпадания резца из паза плашки

1(оследний закрывается крыш кой 8. (хл 1оч 9 служит для сообщения поступательного движения резцу во время обработки.

Ширин(1 режущсЙ кромки рсзц l, П1мlтупля!О" щей острую граш. заходного витка, равна ширине впадины резьбы трубы.

Для осуществления притупления заходного витка резец настраивают на внутренний диаметр обрабатываемой резьбы при помощи гайки, и в плашку 8 ввертывается резьбовой конец трубопроводной арматуры до у(н)ря в резец. Процесс IlplITóïëñíè!) Витка осуществляется поворотом к, почв, вставленного в гнезда плашки, 1)pl! этом шайба перемещается Ilo пазу I opllvcr 11 зя," оборота резца осуществляется притупление резца.

Устройство для !Ip»TiIIJICIII!» Зяходного вития ру ж ВОЙ рсз(бь1 Tp) боироводнОЙ;(р м(11уР ь1, P (. 3 1> 0 О В Я Я 1 Я с т ь кото Р О Й В 111111 ч и В l (Tc II В плац!ку, J сгяноВлсниу ю В корпусе, н(.сущехl режун(ий инструмент. лтлича(лис>есл тем, что, с целью повышения llpOI13B01èòåëüíîcòè, режущий инструмент, например резец, взаимодействует с винтовой парой, гайка которой расположен;1 с Возможност(ио исремс1цения В пазу корпус», выполненном иo архимедовой спирали.

290803

Составптслн Е, IioJlOTHHd, Редактор Т. Ф, Гаврикова Техред 3. Н. Тараненко

Корректор О. С. Зайцева

Изд. № 153 Заказ 289/1 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская паб., д. 4(5

Типография, пр. Сапунова, 2
