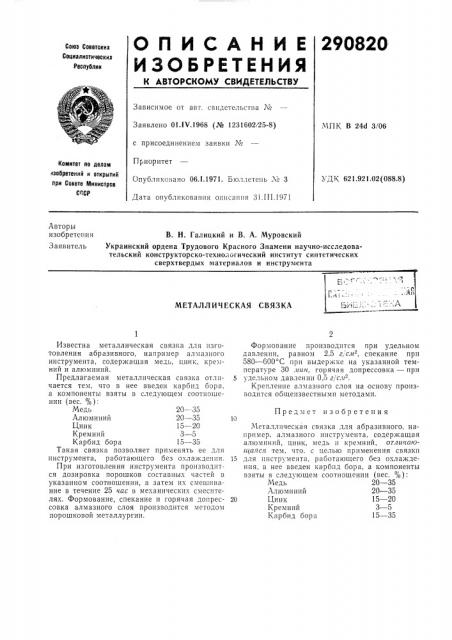

О П И С А Н И Е 290820
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства ¹
Заявлено 01.1Ч.1968 (№ 1231602i25-8) МПК В 24d 3/06 с присоединением заявки ¹
Приоритет
Опубликовано 06.!.1971. Бюллетень ¹ 3
Дата опубликования описания ЗI.III.!971
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.921.02(088.8) Авторы изобретения
Заявитель
В. Н. Галицкий и В. А. Муровский
Украинский ордена Трудового Красного Знамени научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента
МЕТАЛЛ ИЧЕСКАЯ СВЯЗКА
Предмет изобретения
Известна металлическая связка для изготовления абразивного, например алмазного инструмента, содержащая медь, цинк, кремний и алюминий.
Предлагаемая металлическая связка отличается тем, что в нее введен карбид бора, а компоненты взяты в следующем соотношении (вес. %):
Медь 20 — 35
Алюминий 20 — 35
Цинк 15 — 20
Кремний 3 — э
Карбид бора 15 — 35
Такая связка позволяет применять ее для инструмента, работающего без охлаждения.
При изготовлении инструмента производится дозировка порошков составных частей в указанном соотношении, а затем их смешивание в течение 25 час в механических смесителях. Формование, спекание и горячая допрессовка алмазного слоя производится методом порошковой металлургии.
Формование производится при удельном давлении, равном 2,5 г/с.и, спекание прп
580 — б00 С при выдержке на указанной температуре 30 иин, горячая допрессовка — при
5 удельном давлении 0,5 г, сл .
Крепление алмазного слоя на основу производится общеизвестными методами.
Металлическая связка для абразивного, например. алмазного инструмента, содержащая алюминий, цинк, медь и кремний, отлича ои1аяся тем, что, с целью применения связки
15 для инструмента, работающего без охлаждения, в нее введен карбид бора, а компоненты взяты в следующем соотношении (вес. о/О):
Медь 20 — 35
Алюминий 20 — 35
20 Цинк 15 — 20
Кремний 3 — 5
Карбид бора 15 — 35
