Реферат



29 0823

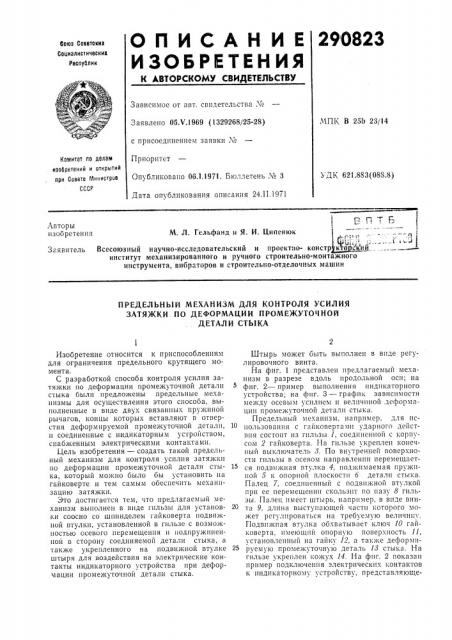

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ боюз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ч

Заявлено 05Х.1969 (1329268/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 06.1,1971. Бюллетень N. 3

Дата опубликования описания 24.II.1971

МПК В 25Ь 23/14

Комитет по делам изобретений н открытий прн Совете Министров

СССР

УДК 621.883(088.8) т

М. Л. Гельфанд и Я. И. Ципенюк

Всесоюзный научно-исследовательский и проектно- констр кто Йий институт механизированного и ручного строительно-монтажного инструмента, вибраторов и строительно-отделочных машин

Авторы изобретения

Заявитель

ПРЕДЕЛЪНЫЙ МЕХАНИЗМ ДЛЯ КОНТРОЛЯ УСИЛИЯ

ЗАТЯЖКИ. ПО ДЕФОРМАЦИИ ПРОМЕЖУТОЧНОЙ

ДЕТАЛИ СТЫКА

Изобретение относится к приспособлениям для ограничения предельного крутящего момента.

С разработкой способа контроля усилия затяжки по деформации промежуточной детали 5 стыка были предложены предельные механизмы для осуществления этого способа, выполненные в виде двух связанных пружтгной рычагов, концы которых вставляют в отверстия деформируемой промежуточной детали, 10 и соединенные с индикаторным устройством, снабженным электрическими контактами.

Цель изобретения — создать такой предельный механизм для контроля усилия затяжки по деформации промежуточной детали сты- 15 ка, который можно было бы установить «а гайковерте и тем самым обеспечить механизацию затяжки.

Это достигается тем, что предлагаемый механизм выполнен в виде гильзы для установ- 20 ки соосно со шпинделем гайковерта подвижной втулки, установленной в гильзе с возможностью осевого перемещения и подпружиненной в сторону соединяемой детали стыка, а также укрепленного на подвижной втулке 25 штыря для воздействия на электрические контакты индикаторного устройства при деформации промежуточной детали стыка.

Штырь может быть выполнен в виде регулировочного винта.

На фиг. 1 представ,чен предлагаемый механизм в разрезе вдоль продольной оси; на фиг. 2 — пример выполнения индикаторного устройства; на фиг. 3 — график зависимости между осевым усилием и величиной .деформации промежуточной детали стыка.

Предельный механизм, например, для использования с гайковертами ударного действия состоит из гильзы 1, соединенной с корпусом 2 гайковерта. На гильзе укреплен конечный выключатель 8. По внутренней поверхности гильзы в осевом направлении перемещается подвижная ВТ1л! а 4, иоджимаемая пружиной 5 к опорной плоскости 6 детали стыка.

Палец 7, соедииегитый с подвижной втулкой при ее перемещении скользит по пазу 8 гильзы. Палец имеет штырь, например, в виде винта 9, длина выступающей части которого может регулироваться на требуемую величину.

Подвижная втулка обхватывает ключ 10 гайковерта, имеющий опорную поверхность 11, l cT3kIoBлсииы!! иа Гат!К1 12, а также дефо17мируемую промежуточную деталь 13 стыка. На гильзе укреплен кожух 14. На фиг. 2 показан пример подключения электрических контактов к индикаторному устройству, представляюще290823

Фиг.3

Фиг.3

Составитель Л. Болховитин

Редактор Т. А. Юрчикова Техред 3. Н. Тараненко Корректор О. С. Зайцева

Изд, № 153 Заказ 289/15 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 му собой электрическую лампочку накаливания. В качестве индикаторного устройства может быть использовано также реле, размыкающее контакты цепи двигателя или другие устройства.

Работает описываемый механизм следующим образом.

Ключ гайковерта устанавливают на гайку, под которой расположена деформируемая промежуточная деталь стыка. При этом опорная поверхность ключа размещается на верхней плоскости гайки, а подвижная втулка поджимается пружиной к опорной плоскости стыка. При работе гайковерта в процессе затяжки происходит деформация промежуточной детали стыка, что вызывает перемещение подвижной втулки, пальца и регулировочного винта относительно гильзы и, следовательно, относительно конечного выключателя.

После того, как промежуточная деталь стыка полностью деформируется, регулировочный винт нажимает на кулачок конечного выключателя, При этом замыкаются электрические контакты 15 — 16 цепи индикаторного устройства и зажигается, например, лампочка Л (см. фиг. 2), затяжка прекращается.

Материал и форму промежуточной детали стыка подбирают таким образом, чтобы зависимость между ее деформацией и осевым усилием в конце периода затяжки определялась пологим участком кривой (участок a — б на фиг. 3).

Предмет изобретения

1. Предельный механизм для контроля уси1О лия затяжки по деформации промежуточной детали стыка, связанный с индикаторным устройством, снабженным электрическими контактами, отличающийся тем, что, с целью установки на гайковерт, он выполнен в виде

15 гильзы для установки соосно со шпинделем гайковерта подвижной втулки, помещенной в гильзу с возможностью осевого перемещения и подпружиненной в сторону соединяемой детали стыка, а также укрепленного на подвиж20 ной втулке штыря для воздействия на электрические контакты индикаторного устройства при деформации промежуточной детали стыка.

2. Механизм по п. 1, отличающийся тем, 25 что штырь выполнен в виде регулировочного винта.
