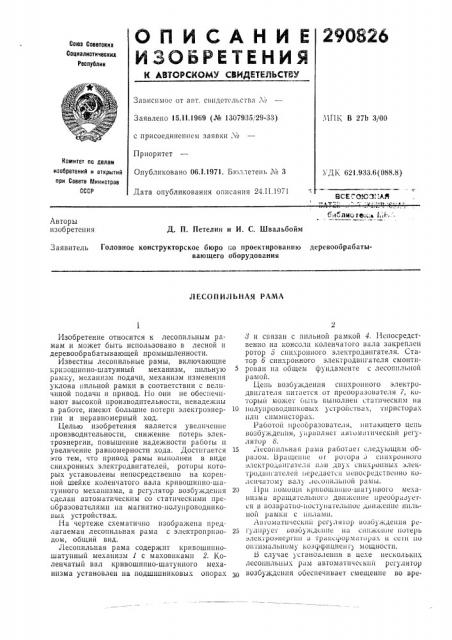

ЛЕСОПИЛЬНАЯ РАМА

Изобретение относится к лесопильным рамам и может быть использовано в лесной и деревообрабатывающей промышленности.

Известны лесопильные рамы, включающие

«ривошипно-шатунный механизм, пильную рамку, механизм подачи, механизм изменения уклона»ильной рамки в соответствии с величиной подачи и привод. Но они не обеспечивают высокой производительности, ненадежны в работе, имеют большие потери электроэнерI »II и неравномерный ход.

Целью изобретения является увеличение производительности, снижение потерь электроэнергии, повышение надежности работы и увеличение равномерности хода. Достигается это тем, что привод рамы выполнен в виде синхронных электродвигателей, роторы которых установлены непосредственно на коренной шейке коленчатого вала кривошипно-шатунного механизма, а регулятор возбуждения сделан автоматическим со статическими преОбразователями на магнитно-полупроводниковых устройствах.

На чертеже схематично изображена предлагаемая лесопильная рама с электроприводом, общий вид.

Лесопильная рама содержит кривошипношатунньш механизм 1 с маховиками 2. Коленчатый вал кривошипно-шатунного механизма установлен на подшипниковых опорах 5 и связан с пильной рамкой 4. НспосредстВенно на консоли коленчатОГО Вала закреплен ротор б синхронного электродвигателя. Статор б синхронного электродвигателя смонтп5 рован на общем фундаменте с лесопильной рамой.

Цепь возбуждения синхронного электродвигателя питается от прсооразователя, которьш может быть вьшолнен OTQTIIческим на

10 полупроводниковых устройствах, IIpIIOTopax плп спмхшсторах.

Раоото!! Нреооразователя, пптslolIIeI о цепь возоужденllя, у»р!1ВляеГ автома 1 нческ!1!1 реГ) лятор 6.

15 Лесопильная рама работае1 следу!ощпм образом. Вращс1ше ol ро opd .5 синхронного

ЭЛЕКТРОДВИ1 llT«;151 II |III .1,1!) Х СИНХРОННЫХ B l«KTpoj5Ii II I ателе11»ередаетс>l llепосредстВВII Но ОЛСНЧатОМу Ва I) !ЕООПИЛЬНОй раМЫ.

20 11рп помощи крньошшшо-ITIaT) нного l lexIIнизма вращательного двнткаше IIpeouplla) «I ся В Возврат!!О-»Осту»а Гелыlое движение п11льной рамки с 1шламп.

АВ Гом» rII lee!I»1 per);I5ITop Возо) жденп» р«я Г) .л пp) ет Возо) жден111 на с!11!жение НОтерь электроэнергии В трапсрорма горах и сот!1 llo о11Гпмальному коэГртрицпен Г) мощности. т) случае ) становления в цехе нескольких лесопи I! !Illa pasI автоматпческш1 p«l) л51 Гор возбуждс1шя обеспечивает смещение во вре290826

Составитель 3. Ьегельман

Тсхрсд 3. Н. Тараненко

Редактор С. Ежкова

Корректор О. С, Зайцева

1.1зд. М 153 Заказ 289/18 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 мени максимума нагрузок этих лесопильных рам за счет регулирования возбуждения по угловому положению роторов 5 синхронны.: электродвигателей лесопильным рам.

Предмет изобретения

1. Лесопильная рама, включающая кривошипно-шатунный механизм с маховиками, ппльную рамку, механизм подачи, механизм изменения уклона ппльной рамки в соответствии с величиной подачи и привод, отлачтои аяся тем, что, с целью увеличения производительности лесопильной рамы, снижения расхода электроэнергии, повышения надежности работы н увеличения равномерности ее хода, привод рамы выполнен в виде синхронных электродвигателей, роторы которых уcTBIIOBлены непосредственно на коренной шейке коленчатого вала кривошипно-шатунного механизма, а регулятор гозбуждеklèÿ выполнен автоматическим.

2. Лесопильная рама по п. 1, отлича о !а«1О ся тем, что автоматический регулятор синхронных электродвигателей выполнен со статическими преобразователями на магнитнополупроводниковых устройствах.
