290830

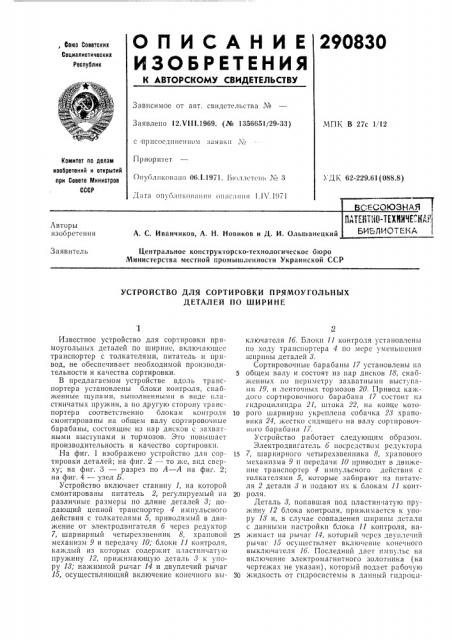

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 12Х!11.1969. (№ 1356651/29-33) с пр?есосд5?псп?е е заяви?е ¹

Приоритет

Г)нуб?;еиеое?а?ео 06.1.1971. Бк5ллет нь ¹ 3

Дата опубликования (Ill?le lllll51 1.1 .1971

МПК В 27с 1/12

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 62-229.61(088.8) ВСЕСОЮЗНАЯ

П?ц ЕК 1 И|-ТЕХИА Ч Е";.КАР

БИБЛИОТЕКА

Авторы изобретения

А. С. Иванчиков, А. H. Новиков и Д. И. Ольшанецкий

Заявитель

Центральное конструкторско-технологическое бюро

Министерства местной промышленности Украинской ССР

УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ПРЯМОУГОЛЬНЪ|Х

ДЕТАЛЕЙ ПО ШИРИНЕ

Известное устройство для сортировки прямоугольных деталей по ширине, включающее транспортер с толкателями, питатель и привод, не обеспечивает необходимой производительности и качества сортировки. 5

В предлагаемом устройстве вдоль транспортера установлены блоки контроля, снабженные щупами, выполненными в виде нластинчатых пружин, а по другую сторону транспортера соответственно блокам контроля 10 смонтированы на общем валу сортировочные барабаны, состоящие из ?lap дисков с захватными выступами и тормозов. Это повышает производительность и качество сортировки.

На фиг. 1 изображено устройство для сор- 15 тировки деталей; на фиг. 2 — то >ке, вид сверху; на фиг. 3 — разрез по А — А на фиг. 2; на фиг. 4 — узел Б.

Устройство включает станину 1, на которой смонтированы питатель 2, регулируемый на 2о различные размеры по длине деталей 3; подающий цепной транспортер 4 импульсного действия с толкателями 5, приводимый в движение от электродвигателя 6 через редуктор

7, шарнирный четырехзвенник 8, храповой 25 механизм 9 и передачу 10; блоки 11 контроля, ?еаждьей H3 I

15, осуществляющий включение конечного вы- Зр ключателя 16. Блоки 11 контроля установлены по ходу транспортера 4 по мере уме?ее>еееен??51 ширины деталей 3.

Сортировочные барабаны 17 установлены на общем валу и состоят из пар дисков 18, снабженных Ilo периметру захватными выступами 19, и ленточных тормозов 20. Привод каждого сортировочного барабана 17 состоит из

?чедроцилиндра 21, штока 22, на конце которого шарнирно укреплена собачка 23 храповика 24, жестко сидящего на валу соре??ровочного барабана 17.

Устройство работает следующим образом.

Электродвигатель 6 посредством редуктора

7, шарнирного четырехзвенника 8, храпового механизма 9 и передачи 10 приводит в движепие транспортер 4 импульсного действия с толкателями 5, которые забирают из ее?етателя 2 детали 3 и подают их к блокам 11 контроля.

Деталь 3, попавшая под пласти??чатую пружину 12 блока контроля, прижимается к уl?oру 13 и, в случае совпадения ширины детали с данными настройки блока 11 контроля, нажима f на рычаг 14, который через двуцлеч?ей рычаг 15 осуществляет включение конечного выключателя 16. Последний дает импульс на включение электромагнитного золотника (на чертежах не указан), который подает рабочую жидкоcTb от Г?едрос?естемь? В даееееьей II+pоцll290830 (3 линдр 21, заставляя перемещаться находящийся внутри шток 22, который с помощью собачки 28 и храповика 24 поворачивает сортировочный барабан 17 на один захватный выступ 19 и возвращается в исходное положение.

Сортировочный барабан, поворачиваясь, снимает своими выступами 19 деталь с блока контроля.

По мере проворачивания сортировочного барабана детали выкладываются в соответствующий желоб 25.

Сортировочный барабан поворачивается во время выстоя транспортера 4.

Предмет изобретения

Устройство для сортировки прямоугольных деталей по ширине, включающее транспортер

5 с толкателями, питатель и привод, отличаюи ееся тем, что, с целью повышения производительности и качества сортировки, вдоль транспортера установлены блоки контроля, снабженные щупами, выполненными в виде пла

10 стинчатых пружин, а по другую сторону транспортера соответственно блокам контроля смонтированы на общем валу сортировочные барабаны, состоящие из нар дисков с захватными выступами и тормозов.

Фиг о

Составитель В. Распопова

Редактор Н. Старостина Техред А. А. Камышиикова Корректор Л. Б. Бадылама

Изд. № 227 Заказ 737/19 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2
