Реферат

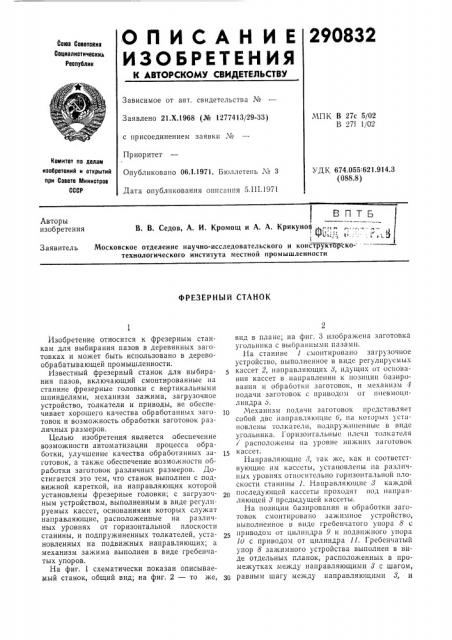

290832

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советскил

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 27с 5/02

В 27f 1/02

Заявлено 21.Х.1968 (№ 1277413/29-33) с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 3

Дата опубликования описания 5.III.1971

Комитет Ао делам изобретений и открытий при Совете Министров

СССР

УДК 674.055:621.914.3 (088.8) В ПТБ

Авторы изобретения

В. В. Седов, А. И. Кромощ и А. А. Крикуной

Московское отделение научно-исследовательского и конструкЩйкотехнологического института местной промышленности

Заявитель

ФРЕЗЕРНЫЙ СТАНОК

Изобретение относится к фрезерным станкам для выбирания пазов в деревянных заготовках и может быть использовано в деревообрабатывающей промышленности.

Известный фрезерный станок для выбирания пазов, включающий смонтированные на станине фрезерные головки с вертикальными шпинделями, механизм зажима, загрузочное устройство, толкатели и приводы, не обеспечивает хорошего качества обработанных заготовок и возможность обработки заготовок различных размеров.

Целью изобретения является обеспечение возможности автоматизации процесса ооработки, улучшение качества обработанных заготовок, а также обеспечение возможности обработки заготовок различных размеров. Достигается это тем, что станок выполнен с подвижной кареткой, »а направляющих которой установлены фрезерные головки; с загрузочным устройством, выполненным в виде регулируемых кассет, основаниями которых служат направляющие, расположенные на различных уровнях от горизонтальной плоскости станины, и подпружиненных толкателей, установленных на подвижных направляющих; а механизм зажима выполнен в виде гребенчатых упоров.

На фиг. 1 схематически показан описываемый станок, общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 изображена заготовка угольника с выбранными пазами.

На станине 1 смонтировано загрузочное устройство, выполненное в виде регулируемых кассет 2, направляющих д, идущих от основания кассет в направлении к позиции оазирования и обработки заготовок, и механизм 4 подачи заготовок с приводом ol иневмоцилиндра о.

10 Механизм подачи заготовок представляет собой две направляющие 6, на когорых установлены толкатели, подпружиненные в виде угольника. Горизон сальные плечи толкателя

/ расположены на уровне нижниx заготовок

15 кассет.

Направляющие 8, так жс, как и соответствующие им кассеты, установлены на различных уровнях относительно горизонтальной плоскости станины 1. Направляющие 8 каждой последующей кассеты проходят иод направляющей д предыдущей кассеты.

На позиции базирования и обработки заготовок смонтировано зажимное устройство, выполненное в виде гребенчатого упора 8 с приводом от цилиндра 9 и подвижного упора

10 с приводом от цилиндра 11. Гребенчатый упор 8 зажимного устройства выполнен в виде отдельных планок, расположенных в промежутках между направляющими 8 с шагом, 3Q равным шагу между направляющими, 3, и

290832 установленных на штоке в чередовании с упругими элементами. Упор 10 выполнен также из греоней с шагом, равным шагу между направляющими 8, и планки; причем гребни выступают над поверхностью направляющих, 3.

На станине смонтирована подвижная от цилиндра 12 каретка И, несущая направляющие

14, по которым перемещают и фиксируют в необходимом положении при наладке две фрезерные голонки 15 с вертикально расположенными шпинделями 1б. Зти шпиндели снабжены четырьмя фрезами 17, установленными с шагом, равным шагу между направляющими

3. Привод шпинделей осуществляется от общего электродвигателя 18 через ременные передачи 19 и 20.

Станок работает следующим образом. Кассеты регулируют, и фрезерные головки 15 устанавливают на размер заготовки, подлежащей обработке. Производят полну.о загрузку четырех кассет и направляющих с толкателями 7 в направлении позиции базирования и обработки. При этом толкатель выталкивает заготовки из кассет, перемещает их на шаг, а затем возвращается в исходное положение.

Заготовки попадают в положение базирования, Гребенчатый упор 10 перемещают навстречу движения толкателя. Планки гребенчатого упора 10 отводят заготовки назад, ориентируют их, а ряд заготовок, находящихся на направляющих 8, воздействуя на толкатели 7, деформирует пружины, установленные на направляющих б. Включают цилиндр 9 зажимного гребенчатого упора 8, который за счет упругих элементов между. отдельными планками зажимает четыре заготовки, находящиеся в позиции базирования и обработки. После зажима срабатывает цилиндр 12 подачи каретки 18 с фрезерными головками 15, которые

Б фрезеруют пазы в заготовках и возвращаются в исходное положение.

Упор 8 освобождает обработанные заготовки. Подвижной упор 10 отводится от обработанных заготовок. Снова срабатывает пневмо1р цилиндр 5 толкателя, перемещая заготовки в позицию обработки.

Обработанные заготовки попадают в лоток, который отводит их в приемную тару. Цикл повторяется сначала, 15

Предмет изобретения

Фрезерный станок для выбирания пазов в деревянных заготовках, включающий смонтированные на станине фрезерные головки с вер9Q тикальными шпинделями, механизм зажима, загрузочное устройство, толкатели и приводы, отличающийся тем, что, с целью автоматизации процесса обработки, улучшения качества обработанных заготовок, а также обеспечения возможности обработки заготовок различных размеров, станок выполнен с подвижной кареткой, на направляющих которой установлены фрезерные головки, с загрузочным устройством, выполненным в виде регулируемых кассет, основаниями которых служат направляющие, расположенные на различных уровнях от горизонтальной плоскости станины, и подпружиненных толкателей, установленных на подвижных направляющих, а механизм зажима выполнен в виде гребенчатых упоров.
