Валковый пресс (патент 290843)
Валковый пресс (патент 290843)
Показать все

Реферат

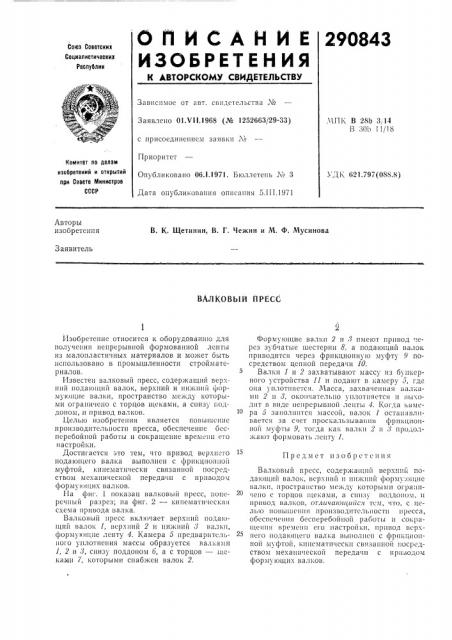

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

290843

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства чоо

Заявлено 01.V11,1968 (№ 1252663/29-33) МПК В 28Ь 3,14

В 301) 11/! 8

Приоритет

Опубликовано 06.1.1971. Бюллетень г>о 3

Дата опубликования описания 5.III.1971

Комитет tto делам изобретений и открытий сри Совете Министров

СССР

УДК 621.797(088.8) Авторы изобретения

В. К. Щетинин, В. Г. Чежин и М. Ф. Мусинова

Заявитель

ВАЛ КОВЫЙ ПРЕСС

Формующие валки 2 и, > имеют привод через зубчатые шестерни 8, а подающий валок приводится через фрикционную муфту 9 посредством цепной передачи 10.

Валки 1 и 2 захватывают массу из бункерного устройства 11 и подают в камеру 1, где она уплотняется. Масса, захваченная валкаill!I 2 и >, 0(0t(÷àTåëüío уплотняется и выходит в виде непрерывной ленты 1. Когда !.амера 5 заполнится массой, валок 1 останавливается за счет проскальзыва1(ня фрнкцнонIIot(i)t) ô t t 9, To(да как 13ал :.н 2 lt 8 (tp0 0;Iжают формовать ленту 1.

Валковый прссс, содержащш(ttepxtt I!i подающий валок, Itepittttt н нижний формул,не

13алки, ItpocTp31(cT130 межд) 1 0Topht !(III Ограничено с торцов щеками, а снизу поддоном, н нptl (30д (33Л (:ОВ, 07 Л((ЧП (О!(I((77С. Тесl, ((т)1 С 1(е I(i(0 I(0(It »uettItIt производитель! !OCT!I пресса, обеспечен(и бесперебойной работы и сокращеши времени его настройки, привод верхнего подающего валка выполнен с фрнкцнонной муфтой, к(н(сматнчсскн связанной посредством мехашгческой передачи с нр (водоъ( формующих валков, с присоединением заявки М

Изобретение относится к оборудованию для получения непрерывной формованной ленты из малопластичных материалов и может быть использовано в промышленности стройматериалов.

Известен валковый пресс, содер>кащий верхний пода(ощий валок, верхний и нижний форо() Io(IIH p. валки, I(pocTp 3I(cTBQ (3(с>(:д) кото р ыми ограничено с торцов щеками, а снизу поддоном, и привод валков.

Целью изобретения является повышен te производительности пресса, обеспечение бесперебойной работы и сокращение времени его настройки.

Достигается зто тем, что привод верхнего подающего валка выполнен с фрикцнопной муфтой, кинематически связанной посредством механической передачи с приводом форму(ощих валков, Иа фиг. 1 показан валковый пресс, поперечный разрез; на фиг. 2 — кинематическая схема привода валка.

Валковый llpecc включает верхшш пода(ощий валок 1, в pxtttttl 2 и IIH>t IIIIII 8 валки, формуннцне ленту 4. Камера 5 предварительного уплотнения массы образуется валками

1, 2 и 8, снизу поддоном 6, а с торцов — щекавш 7, которыми снабжен валок 2.

Предмет изобретения

290843

Фиг. 2

Составитель Н. Щередина

Редактор Г. Яковлева Текрсд А. А. Камышникова Корректор Л, А. Царькова

Изд. № 228 Заказ 535/10 Тираж 473 Подписное

13НИИПИ Комитета по депам изобрстений и открытш3 при Совете Министров СССР

Москва, K-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2
