Реферат

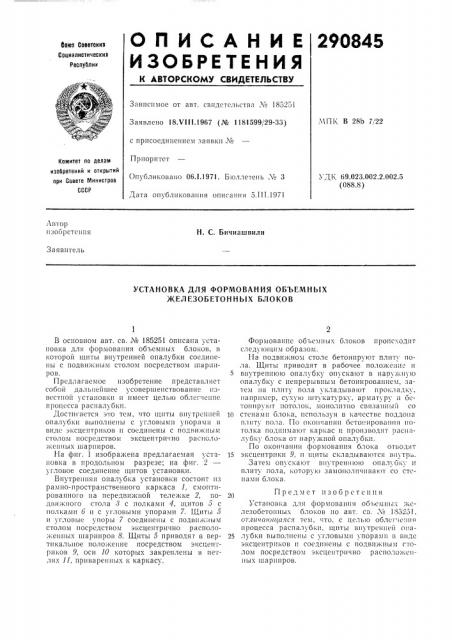

ОПИСАНИЕ

ИЗОбРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

290845

Вбк(а Советских

Социалистических

Республик

Зависимое от авт. свидетельства х12 185251

ЧП1х В 2812 7/22

Заявлено 18.V111.1967 (№ 1181599/29-33) с присоединением заявки М

Приоритет

Опубликовано 06.1.1971. Бюллетень Х2 3

Дата опубликования описания 5.111.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

i ЧК 69 023 002 2 002 э (088.8) Автор изооретешгя

Н. С. Бичиашвили

Заявитель

УСТАНОВКА ДЛЯ ФОРМОВАНИЯ ОБЪЕМНЬ1Х

ЖЕЛЕЗОБЕТОННЫХ БЛОКОВ

В основном авт. св. ¹ 185251 описана устаформования Oáьев(ных б чоков, которой щиты внутренней опалубки соединены с подвижным столом посредством шарниров.

Предлагаемое изобретение предстаьляст собой дальнейшее усовершенствование известной установки и имеет целью облегчение. процесса расналубки.

Достигается это тем, что щиты внутренней опалубки выполнены с угловыми упорами в

Виде эксцентриков lf соедин ffhf с подвижным столом посредством эксцентрично расположенных шарниров.

На фиг. 1 изображена предлагаемая установка в продольном разрезе; на фиг. 2 угловое соединение щитов установки.

Внутренняя опалубка установки сос10211 пз рамно-пространственного каркаса 1, смонтированного ffa передви>кнОЙ теле.кке 2, подвижного стола,3 с полками 4, щитов 5 с полками 6 и с угловыми упорами 7. Щиты 5 и угловые упоры 7 соединены с подвитк:(ым столом посредством эксцентрично расположенных шарниров 8. Щиты 5 приводят в вертикальное положение посредством эксце(ггриков 9, оси 10 которых закреплены в петлях 11, приваренных к каркасу.

Формовапис объ(.iff»,f блоков происход(гг следующим образом.

На подвижном столе бетониру(от плиту пола. Щиты приводят в рабочее положени н

5 внутрешпою опалубку опускают в наружну!о опалубку с непрерывным бетонированисм, затем на плиту пола укладывают прокладку, например, суху(о штукатурку, арматуру и истонируют потолок, монолитно связанный со

10 стенами блока, используя в качестве поддона плиту пола. По око(гчании бсто!(ирования Iloтолка поднимают каркас и производят расна.1 бк 0101(3 OT нар жной OII21 бки.

По окончании формования блока отьодят

15 э1 сцентриl и 9, и п(ить! складываlотся внхтрь.

Затем опускают внутреннюю опалубку и плиту пола, которую замоноли швак!т со стенами блока.

Предмет изобретения

Установка для формовання об ьемны:< железобетонных блоков по авт. св. Л< 185251, от шчаю цаясл тем, что, с целью облегче*.!ия процесса распалубки, щиты внутренней опа25 лубки выполнены с угловыми упорами в виде эксцентриков и соединены с подвижным столом посредством эксцентрично распог!оженных шарниров.

290845

«оыг Раг Z

Составитсль Ю. Макарова

Техред А. А. Камышникова Корректор Л. А. Царькова

Редактор Г. Яковлева

Типография, пр, Сапунова, 2

Изд. № 228 Заказ 535/12 Тираж 473 Подписное

П,11ИИГ1И Комитета по делам изобретений и открытий ири Совстс Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
