Реферат

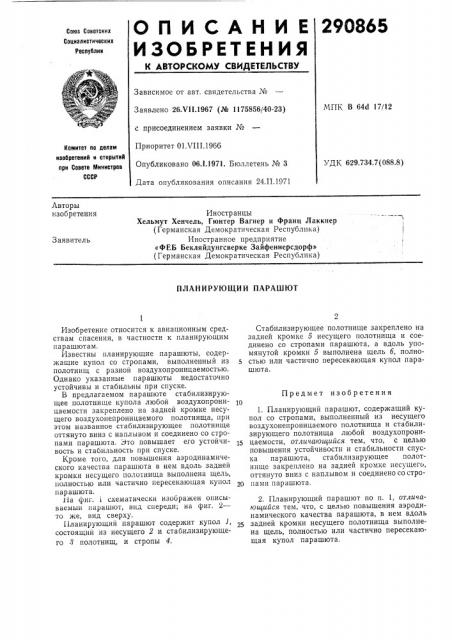

29О865

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 64d 17/12

Заявлено 26Х11.1967 (№ 1175856/40-23) с присоединением заявки №

Приоритет 01Л Ш.1966

Опубликовано 06.1.1971. Бюллетень № 3

Дата опубликования описания 24.П.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 629.734.7(088.8) Авторы изобретения

Иностранцы

Хельмут Хенчель, Гюнтер Вагнер и Франц Лаккнер (Германская Демократическая Республика) Иностранное предприятие

«ФЕБ Бекляйдунгсверке Зайфеннерсдорф» (Германская Демократическая Республика) Заявитель

ПЛАНИРУЮЩИЙ ПАРАШЮТ

Стабилизирующее полотнище закреплено на задней кромке 5 несущего полотнища и соединено со стропами парашюта, а вдоль упомянутой кромки 5 выполнена щель б, полностью или частично пересекающая купол парашюта.

1. Планирующий парашют, содержащий купол со стропами, выполненный из несущего воздухонепроницаемого полотнища и стабилизирующего полотнища любой воздухопрони15 цаемости, отличающийся тем, что, с целью повышения устойчивости и стабильности спуска парашюта, стабилизирующее полотнище закреплено на задней кромке несущего, оттянуто вниз с наплывом и соединено со стро20 пами парашюта.

2. Планирующий парашют по и. 1, отличающийся тем, что, с целью повышения аэродинамического качества парашюта, в нем вдоль

ZS задней кромки несущего полотнища выполнена щель, полностью или частично пересекающая купол парашюта.

Изобретение относится к авиационным средствам спасения, в частности к планирующим парашютам.

Известны планирующие парашюты, содержащие купол со стропами, выполненный из полотнищ с разной воздухопроницаемостью.

Однако указанные парашюты недостаточно устойчивы и стабильны при спуске.

В предлагаемом парашюте стабилизирующее полотнище купола любой воздухопроницаемости закреплено на задней кромке несущего воздухонепроницаемого полотнища, при этом названное стабилизирующее полотнище оттянуто вниз с наплывом и соединено со стропами парашюта. Это повышает его устойчивость и стабильность при спуске.

Кроме того, для повышения аэродинамического качества парашюта в нем вдоль задней кромки несущего полотнища выполнена щель, полностью или частично пересекающая купол парашюта.

На фиг. i схематически изображен описываемыи парашют, вид спереди; на фиг. 2— то же, вид сверху. (1ланирующий парашют содержит купол 1, состоящии из несущего 2 и стабилизирующего 3 полотнищ, и стропы 4.

Предмет изобретения

290865 %а Р

Составитель Д. Петрейков

Редактор Н. Старостина Техред А. А. Камышникова Корректор О. С. Зайцева

Изд. № 107 Заказ 182/7 Тираж 473 Подписное

UHHHHH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4,:5

Типография, пр. Сапунова, 2
