Ле 29087, (,Ь

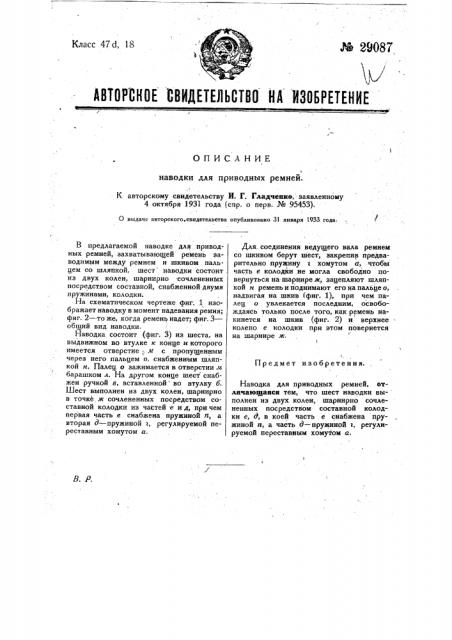

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ ((Класс 47d, 18

ОПИСАНИЕ наводки для приводных ремнеи.

К авторскому свидетельству И. Г.- Гладченко, заявленному

4 октября 1931 года (спр. о перв, № 95453), О выдаче авторского, свидетельства опубликовано 31 января 1933 года

Предмет изобретения.

В. Р.

В предлагаемой наводке для приводных ремней, захватывающей ремень заводимым между ремнем и шкивом пальцем со шляпкой, шест наводки состоит из двух колен, шарнирно -сочлененнмх посредством составной, снабженной двумя пружинами, колодки.

На схематическом чертеже фиг. 1 изображает наводку в момент надевания ремня; фиг. 2 — то же, когда ремень надет; фиг. 3— общий вид наводки.

Наводка состоит (фиг. 3) из шеста, на выдвижном во втулке к конце и которого имеется отверстие,, м с пропущенным через него пальцем о, снабженным шляпкой и. Палец о зажимается в отверстии м барашком л. На другом конце шест снабжен ручкой в, вставленной во втулку б.

Шест выполнен из двух колен, шарнирно в точке,ж сочлененных посредством составной колодки из частей е и д, причем первая часть е снабжена пружиной а, а вторая д †пружин г, регулируемой переставным хомутом а.

Для соединения ведущего вала ремнем со шкивом берут шест, закрепив предварительно пружину г хомутом а, чтобы

I часть е колодки не могла свободно повернуться на шарнире ж, зацепляют шляпкой и ременьийоднимают егонапальцео, надвигая на шкив (фиг. 1), при чем палец о увлекается последним, освобождаясь только после того, как ремень накинется на шкив (фиг. 2) и верхнее колено е колодки при этом повернется на шарнире ж.

Наводка для приводных ремней, отличаюпгаяся тем, что шест наводки выполнен из двух колен, шарнирно сочлененных посредством составной колодки е, д, в коей часть е снабжена пружиной п, а часть д †пружин г, регулируемой переставным хомутом а.
