Реферат

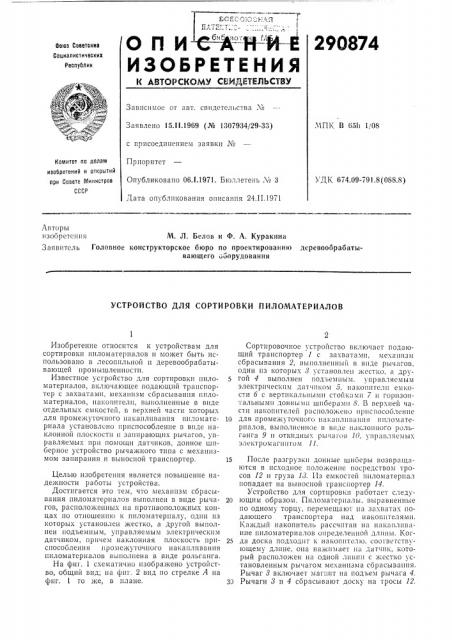

О П И4:— А — Н-"Й вЂ” Е

ИЗОБРЕТЕНИЯ богаз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства X".ЧПК В 65h 1/08

Заявлено 15.ll.1969 (№ 1307934/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень М 3

Дата опi бликования описания 24.II.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 674.09-791.8 (086.61 деревооорабатыАвторы изобретения М. Л. Белов и Ф. А. Куракина

Заявитель Головное конструкторское бюро по проектированию ваю щего бо рудов ания

УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ПИЛОМАТЕРИАЛОВ

Изобретение относится к устройствам для сортировки гпгломатер1галов и может быть использовано в лесопильной и деревообрабатывающей промышленности.

Известное устрОйствО для сортировки пиломатериалов, включающее подающий транспортер с захватами, механизм сбрасывания пиломатериалов, иакогштели, выполненные в виде отдельных емкостей, в верхней части которых для промежуточного накапливания пиломатериала установлено приспособление в виде наклонной плоскости и запирающих рычагов, управляемых при помощи датчиков, донное шиберное устройство рычажного типа с механизмом запирания и выносной транспортер.

Целью изобретения является повышение надежности работы устройства.

Достигается это тем, что механизм сбрасывания пиломатериалов выполнен в виде рычагов, расположенных на противоположных концах по отношеншо к пиломатериалу, один из которых установлен жестко, а другой выполнен подьемным, управляемым электрическим датчиком, причем наклонная плоскость приспособления промежуточного накапливания пиломатериалов выполнена в виде рольганга.

На фиг. 1 схемати шо изображено устройство, общий вид; »а фиг. 2 вид по стрелке А на фиг. 1 то же, в плане.

Сортировочное устройство включает подающий транспортер 1 с захватами, механизм сбрасывания 2, выполненный в виде рычагов, один из которых 8 установлен жестко, а другой 4 выполнен подьемиым. управляемым

ЭЛЕКТРИЧЕСКИМ ДЯТЧИКОМ д, ИЯКОПИ ГЕЛИ ЕМI .Ости б с вертикальными стойками 7 и горизонтальными донными шиберами 8. В верхней чаСТ11 накопителей расположено приспособленис

10 для промежугочиого накяпливггни>1 ш1ломатериалов, выполненное в виде наклонного рольганга 9 и откидных рычагов 1(7, управляемых. электро магчштом 11.

15 После разгрузки донные шиберы возвращаются в исходное положение посредством тросов 12 и груза 18. Из емкостей пиломатериал попадает на выносной транспортер 14.

Устройство для сортировки работает следу20 ющпм образом. Пиломатериалы, вырявненные по одному торцу, перемещают на захватах подающего транспортера над накопителями.

Kàæäûé накопитель рассчитан на и<гкяпливание пиломатериалов определе1шой дл1шы. Ког25 ДЯ Доска пОДходит и накопителю, соо I Âcтств ющему длине, она нажимает ня датчик, который расположен на одной линии с жестко установленным рычагом механизма сбрасываш1я.

Рычаг 8 включает мапшт на подьем рычага 4.

33 Рычаги 3 и 4 сбрасывают доску на тросы 12.

По мере накапливания пиломатериала грузы поднимаются выше, а тросы располагаются вдоль стен накопителя. Счетчики досок постоянно ведут счет пиломатериалу, поступившему в емкость. Как только в накопитель по — 5 ступило число досок, Heîáõîäèûoå для формирования пакета, счетчик досок включает магниты на поднятие откидных рычагов 10, и подается сигнал оператору о заполнении емкости. Поступающие в накопитель пиломатериа- 10 лы собираются в верхней части емкости с помощью приспособления для промежуточного накапливания пиломатериалов до тех пор, пока емкость не будет разгружена.

Накопитель разгружается следующим обра- 15 зом.

Оператор поворотом рычага отпирает замки, удерживающие донные шиберы в горизонтальном положении, и под действием веса пиломатериалы падают на выносной транспортер. 20

По мере освобождения донные шиберы возвращаются в горизонтальное положение под действием грузов. Оператор запирает замки и открывает защелку откидных рычагов. Цикл повторяется. 25

Предмет изобретения

Устройство для сортировки пиломатериалов, включающее подающий транспортер с захватами, механизм сбрасывания пиломатериалов, накопители, выполненные в виде отдельных емкостей, в верхней части которых для промежуточного накапливания пиломатериалов установлено приспособление в виде наклонной плоскости и запирающих рычагов, управляемых при помощи датчиков, донное шпберное устройство рычажного типа с механизмом запирания и выносной транспортер, отличающееся тем, что, с целью повышения надежности работы устройства, механизм сбрасывания пиломатериалов выполнен в виде расположенных на противоположных концах по отношению к пиломатериалу рычагов, один из которых установлен жестко, а другой выполнен подъемным, управляемым электрическим датчиком, причем наклонная плоскость приспособления промежуточного накапливания пиломатериалов выполнена в виде рольганга.

290874

11 l lij;

Составитель Э. Бегельман

Редактор С. П. Ежкова Техред А. А. Камышиикова Корректор А. П. Васильева

Изд. л,а 107 Заказ 182715 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2
