Винтовое фрикционное грузозахватное устройство (патент 290877)
Винтовое фрикционное грузозахватное устройство (патент 290877)
Показать все

Реферат

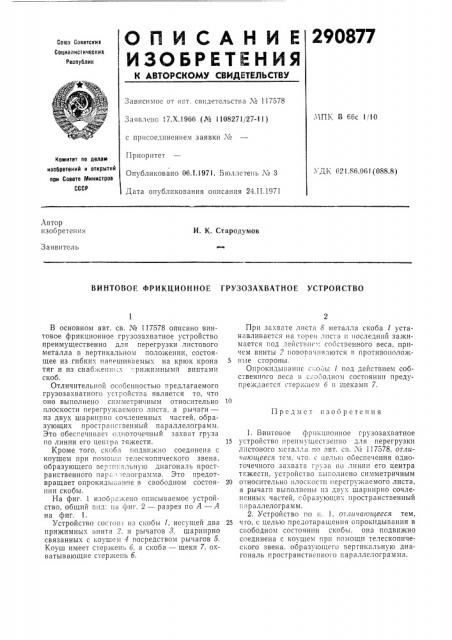

290877

СПИ САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 117578 1ПК В 66с 1г10

Заявлено 17.Х.1966 (Ф 1108271/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 06,1.1971. Бюллетень ¹ 3

Дата опубликования описания 24.II.1971

Комитет по делам изобретениЯ и отирытиЯ лри Совете Министрое

СССР ДК 621.86.061(088.8) Автор изобретения

И. К. Стародумов

Заявитель

ВИНТОВОЕ ФРИКЦИОННОЕ ГРУЗОЗАХВАТНОЕ УСТРОЙСТВО

Предмет изобретения

В основном авт. св. № 117578 описано винтовое фрикционное грузозахватное устройство преимущественно для перегрузки листового металла в вертикальном положении, состоящее из гибки.; навешиваемых на крюк крона тяг и из снабукеш:! г.:.х . :рижимными винтами скоб.

Отличительной особенностью предлагаемого грузозахватного устройства является то, что оно выполнено симметричным относительно плоскости перегружаемого листа, а рычаги— из двух шарнирно сочлененных частей, образующих пространственный параллелограмм.

Это обесг.ечпвает о,г оточечный захват груза по линии его центра тяжести.

Кроме того, скооа подвижно соединена с коушем при помопп. телескопического звена, образующего вертикальную диагональ пространственного пар,. елограмма. Это предотвращает опрокидывание в свободном состоянии скобы.

На фиг. 1 изображено описываемое устройство, общий впд: на фиг. 2 — разрез по А — А на фиг. 1.

Устройство сог гоп г пз скобы 1, несущей два прижимных винта 2, и рычагов 8, шарнирно связанных с коушсм 4 посредством рычагов 5.

Коуш имеет стержень 6, а скоба — щеки 7, охватывающие стержень б.

При захвате листа б металла скоба 1 устанавливается на торец lllc:ë п последний зажимается год дейстьпс .: сооствепного веса, причем винты - повара-гпваются в противополож5 ньre стороны.

Опрокидывание с;обы 1 под действием собственного веса D с ободном состоянии предупреждается стерхснем 6 и щеками 7.

1. Винтовое фрпкцпонное грузозахватное

15 устройство п реп муществешго для перегрузки листового мсгалла по авт. св. ¹ 117578, отли:ающееся тем. что, с целью ооеспечения одноточечного захвата груза по линии его центра тяжести, устройство выполнено симметричным

20 относительно плоскости перегружаемого листа, а рычаги выголпены пз двух шарнирно сочлененных частей, образующп.. пространственный и .ðàëëåëîãðàìì.

2. Устройство по и. 1, отлачаюи ееся тем, 25 что, с целью предотвращения опрокидывания в свободном состоянии скобы, она подвижно соединена с коушем прп помощи телескопического звена, образующего вертикальную диагональ пространственного параллелограмма.

290877

Щ "- 7

Составитель С. Завьялов

Редак гор 3. Твердохлебова Тс. .ред A. А. Камышникова Корректор А. П. Васильева

Изд. № !07 Заказ 182/18 Тираж 473 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москвы, К-35, Раушская наб., д. 4;5

1пп; граь .пя, пр. Сапунова, 2
