Реферат



290934

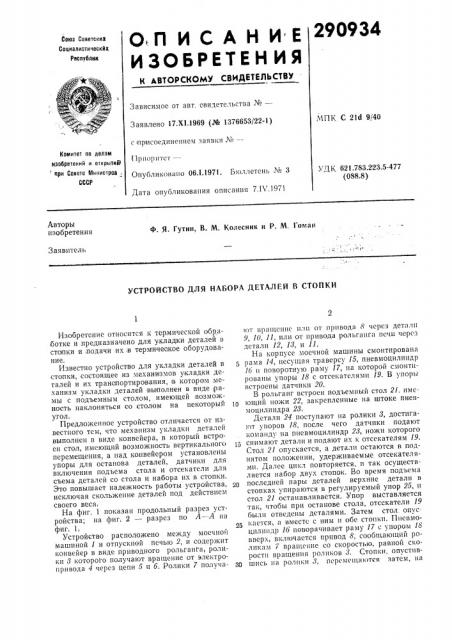

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Сопиалистическйх

Республик

Зависимое от авт. овидетельства ¹â€”

МПК С 21d 9/40

Заявлено 17.Х1.1969 (№ 1376653/22-1) с присоединением заявки ¹ —— 11рпоритсз

Опубликовано 06.1.1971. Бюллетень ¹ 3

Дата опубликования описания 7.1V.1971

Номитет по делам изобретений и открытий1 ттрн Совете Министров .

СССР

УД К 621.783.223.5-477 (088.8) Авторы изобретения

Ф. Я. Гутин, В. М. Колесник и P. М. Гоман

Заявитель

УСТРОЙСТВО ДЛЯ НАБОРА ДЕТАЛЕЙ В СТОПКИ

Изобретение относится к термической обработке и предназначено для укладки деталей в стопки и,подачи их;в термическое оборудование.

Известно устройство для укладки деталей в стопки, состоящее из механизмов укладки деталей и их транспортирования, в,котором механизм укладки деталей выполнен в:виде рамы с подъемным столом, имеющей возможность наклоняться со столом на некоторый угол.

Предложештое устройство отличается от известного тем, что механизм укладки деталей выполнен в виде конвейера, в который встроен стол, имеющий возможность вертикального перемещения, а над конвейером установлены упоры для останова деталей, датчики для включения подъема стола и отсекатели для съема деталей со стола и набора их в стопки.

Это повышает надежность работы устройства, исключая скольжение деталей под действием своего веса, На фиг. 1 показан продольный разрез устройства; на фиг. 2 — разрез по Л вЂ” Л на фиг. 1.

Устройство расположено между моечной машиной 1 и отпускной печью 2, и содержит конвейер в виде приводного рольганга, ролики 8 которого получают вращение от электропривода 4 через цепи 5 и 6. Ролики 7 получают вращсшгс или от привода 8 через детали

9, 10, 11, или от привода рольганга печи через детали 12, 18, и 11.

На корпусе моечной машины смонтирована

5 рама 14, несущая траверсу 15, пневмоцилиндр

16 и поворотную раму 17, па которой смонтированы упоры 18 с отсекатслями 19. В упоры встроены датчики 20.

В рольганг встроен подъемный стол 21. имс.

1О ющий ножи 22, закрепленные на штоке пневмоцилиндра 28.

Детали 24 поступают на ролики 8, достигают упоров 18, после чего датчики подают команду на пневмоцилиндр 28, ножи которого

15 снимают детали и подают их к отсекателям 19.

Стол 21 опускается, а детали остаются в поднятом положении, удерживаемые отсекателями. Далее цикл повторяется, и так осуществляется набор двух стопок. Во время подьсма последней пары деталей верхние детали в стопках упираются в регулируемый упор 25, и стол 21 останавливается. Упор выставляется так, чтобы при останове стола, отсекатели 19 были отведены деталями. Затем стол. опус кается, а вместе с ним и обе стопки. Пнсвмоцилиндр 10 поворачивает раму 17 с упором 18 вверх, включается привод 8, сообщающий роликам 7 вращение со скоростью, равной скорости вращения роликов 8. Стопки, опустив30 шись па ролики 8, перемещаются затем, на

290934 г

Фиа.) 1 24 22

Составитель О. Михайлова

Редактор F.. Дайч

Техрел А. А. Камышиикова

1(орректор О. И. Волкова

g 12 10 13 Риг.2

Загорская гинография ролики 7 с помощью которых занимают положение I.

В устройстве возможна регулировка на раз личный диаметр деталей с помощью траверсы 15, перемещаемой по раме 14.

Для уменьшения износа конвейера, его выда1ощая часть снаб>кена двухскоростным приводом, сооощающим стопкам повышенную скорость для их отвода от подъемного стола и пони,-кенную скорость при передаче стопок на конвейер термического оборудования.

ПPед>lе1 11300I>еTеIIHЯ

Устройство для набора деталей в стопки, состоящее из механизмов укладки деталей в стопки и их транспортировки, отличающееся тем,;то, с целью обеспечения наде>к1ости работы устройства, механизм укладки деталей выг>олиен в виде конвейера, в который встросН с возмо>кностьк> вертикального перемещспия стол, а над конвейером установлены

И упоры для останова деталей, датчики длп

ВКЛ!От!СНИЯ ПОДЪСЫа Стпяа И ОТССКател II Д 1 и съема деталей L> стола и набора их в стопки.
