Сплав для коллекторных пластин

Сплав для коллекторных пластин

Иллюстрации

Показать все

Реферат

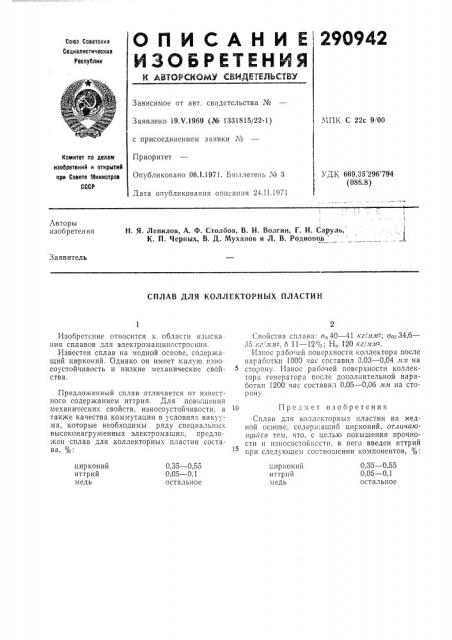

О П И С А Н И Е 299942

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.V.1969 (№ 1331815j22-1) с присоединением заявки №

Приоритет

Опубликовано 06.1.197!. Бюллетень ¹ 3

Дата опубликования описания 24.II.1971

МПК С 22с 9, 00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669.35 296 794 (088.8) H. Я. Лепилов, А. Ф. Столбов, В. И. Волгин, Г. И. Саруль, К. П. Черных, В. Д. Муханов и Л. В. Родионов

Авторы изобретения

Заявитель

СПЛАВ ДЛЯ КОЛЛЕКТОРНЫХ ПЛАСТИН

0,35 — 0,55

0,05 — 0,1 остальное цирконий иттрий медь

0,35 — 0,55

0,05 — 0,1 остальное цирконий иттрий медь

Изобретение относится и области изыскания сплавов для электромашиностросния.

Известен сплав на медной основе, содержащий цирконий. Однако он имеет малую износоустойчивость и низкие механические свойства.

Предложенный сплав отличается от известного содержанием иттрия. Для повышения механических свойств, износоустойчивости, а также качества коммутации в условиях вакуума, которые необходимы ряду специальнь.х высоконагруженных электромашин, предложен сплав для коллекторных пластин состава, %:

Свойства сплава: о,40 — 41 кг/ .ия-; 0pp34,6— ч5 г и и - б 11 — 12 4, Нв 120 кг/.илг.

Износ рабочей поверхности коллектора после наработки 1000 час составил 0,03 — 0,04 льи на сторону. Износ рабочей поверхности коллектора генератора после дополнительной наработки 1200 час составил 0,05 — 0,06 ил на сторонуу.

10 Предмет изобретения

Сплав для коллекторных пластин на медной основе, содерткащий цирконий, отличаюп иися тем, что, с целью повышения прочности и износостойкссти, в него введен иттрий при следующем соотношении компонентов, %;
