Штамповая сталь

Иллюстрации

Штамповая сталь (патент 290947)
Показать все

Реферат

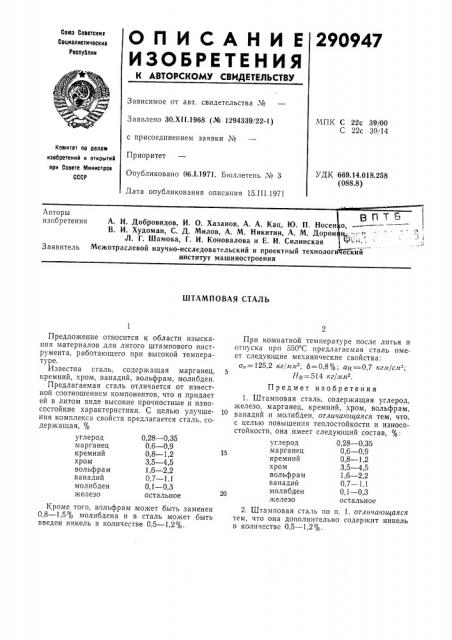

O П И С А Н И Е 290947

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски»

Социалистически»

Республик

Зависимое от авт. свидетельства №

Заявлено ЗО.Х11.1968 (№ 1294339/22-1) МПК С 22с 39/00

С 22с 39/14 с присоединением заявки ¹

Приоритет

Комитет по лелам изобретений и открытий при Совете Мииистрое

СССР

УДК 669.14.018.258 (088.8) Опубликовано 06.1.1971. Бюллетень № 3

Дата опубликования описания 15.111.1971 впту

А. Н. Добровидов, И. О. Хазанов, А. А. Кац, Ю. П. Носенко, В. И. Худоман, С. Д. Милов, А. М. Никитин, А. М. Дорон в!, Л. Г. Шамова, Г. И. Коновалова и E. И. Силинская +"" .

Межотраслевой научно-исследовательский и проектный технологиЧеский институт машиностроения

Авторы изобретения

Заявитель

ШТАМПОВАЯ СТАЛЪ

Предложение относится к области изыскания материалов для литого штампового инструмента, работающего при высокой температуре.

Известна с галь, содержащая марганец, кремний, хром, ванадий, вольфрам, молибден.

Предлагаемая сталь отличается от известной соотношением компонентов, что и придает ей в литом виде высокие прочностные и износостойкие характеристики. С целью улучшения комплекса свойств предлагается сталь, содержащая, 20

Кроме того, вольфрам может быть заменен

0,8 — 1,5% молибдена и в сталь может быть введен никель в количестве 0,5 — 1,2%. углерод марганец кремний хром вольфрам ванадий молибден железо

0,28 — 0,35

0,6 — 0,9

0,8 — 1,2

3,5 — 4,5

1,6 — 2,2

0,7 — 1,1

О,1 — 0,3 остальное

При комнатной температуре после литья и отпуска при 550 С предлагаемая сталь имеет следующие механические свойства: о,=125,2 кг/ è ; 6=0,8%; ан=0,7 кгл /сл- ;

Ив=514 кг/ллР

Предмет изобретения

1. Штамповая сталь, содержащая углерод, железо, марганец, кремний, хром, вольфрам, ванадий и молибден, отличающаяся тем, что, с целью повышения теплостойкости и износостойкости, она имеет следующий состав, %: углерод 0,28 — 0,35 марганец 0,6 — 0,9 кремний 0,8 — 1,2 хром 3,5 — 4,5 вольфрам 1,6 — 2,2 ванадий 0,7 — 1,1 молибден 0,1 — 0,3 железо остальное

2. Штамповая сталь по п. 1, отлача ощаяся тем, что она дополнительно содержит никель в количестве 0,5 — 1,2%.
