Патент ссср 290953

Иллюстрации

Патент ссср  290953 (патент 290953)
Патент ссср  290953 (патент 290953)
Показать все

Реферат

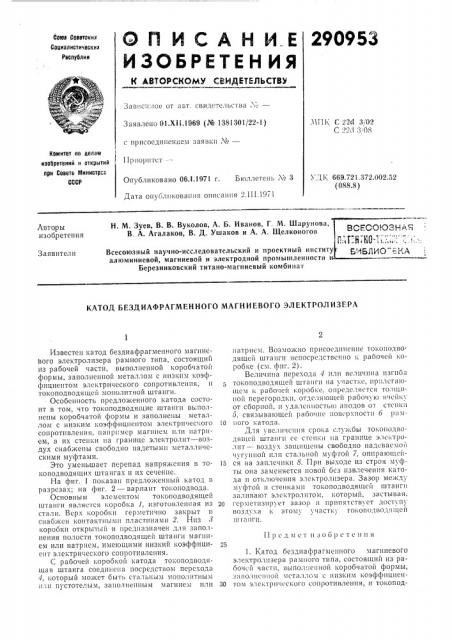

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

290953

Союз Советскик

Социзлистическии

Рвсрублии

Зав11симое от аьт. свидетельства,№вЂ”

Заявлено 01.Х11.1969 (№ 1381301/22-1) .ЧПК С 22с1 3/02

С 22Л 3, 08 с присоединением заявки ¹â€”

Комитет ее делам изобретений и аткрытий ори Совете 1т1ииистрсз

СССР

I1pIIÎpÈTC I -—

Опубликовано 06.1.1971 r, Бюллетень М 3

Дата опубликования описания 2.III.1971!

,11; 669. 21.372.002.52 (088.8) Н. М. Зуев, В. В. Вуколов, А. Б. Иванов, Г. М. Шарунова, В А Агалаков В. Д Ушаков и А. А. Щелконогов

>ч; 1 > " )> g

Всесоюзный научно-исследовательский и проектный институ E,i, - Л1.11-1- 1, алюминиевой, магниевой и электродной промышленности 1

Березниковский титано-магниевый комбинат

Авт(ры изобретения

Заявители

КАТОД БЕЗДИАФРАГМЕННОГО МАГНИЕВОГО ЭЛЕКТРОЛИЗЕРА

I 1 р с д ы с г It 3 О 0 j) с т с н ll л.Известен катод бездиафрагменно1 о магииеВого электролизера рамного типа, состоящий из рабочей части, выполненной коробчатой формы, заполненной металлом с низким коэффициентом электрического сопротивления, и токоподводящей монолитной штанги.

Особенность предложенного катода состоит в том, что токоподводящие шташ и вь,полнсны коробчатой формы и заполнены металлом с низким коэффициентом электрического 10 сопротивления, нанр11мер магнием или натрием, а их стенки на границе электролит †воздух снабхкеиы свооодно надетыми метал 1ttiicскими муфтами.

3То уменьшает перепад напряжения в то- 15 коподводящих штангах и их сечение.

Н а ф и г. 1 tl o I< a a a t t rt p eit 1 0 iti e H H bt É катод B разрезах; на фиг. 2 — вариант токоподвода.

Основным элементом токоподводящей штанги является коробка 1, изготовленная из 2Q стали. Верх коробки герметично закрыт и

etta 6iKc контактнь1ми Il. IacTtttiaAIH 2. HII3 > коробки открытый и предназначен для заполнения полости токоподводящей штанги магчшем или натрием, име10щими низкий коэффици- 25 ент электрического сопротивления.

С рабочей коробкой катода токоподводящая штанга соединена посредством перехода

4, ItOTOpbiit >IoiKCT 61>ITb ст<1,и>н»1х1 Aiottoлитным и llt пустотелым, заполненным магнием или 30 натрием. Возможно присоединение токоподво= дящсй штанги непосредственно к рабочей коробке (см. фиг. 2).

Всличш1а перехода 4 или величина изп16» токоиодводящей штанги на участке, прилегающем к рабочей коробке. опредс tstcTctt толщиной перегородки, отделяющей рабоччо ячейку от сборной, и удаленностью анодов от cTcïê;I

5, связывающей рабочис поверхности 6 рамиого катода.

Для увсличснил срока службы токоподводящсй IIITalll се стенки lla границе электролит — воздух защищены свободно надеваемой чугунной или стальной муфтой 7, опира1ощсйся на заплечики 8. При выходе из строя муфты она заменяется новой без извлечения катода и Откл!О !ения Э.1cI Tp01изера. Зазор меж, t> муфтой и стенками токоподводящсй штанги заливаlот эле>ктр01итом, который, зястъ| вал. гсрметизирует зазор и припятствует доступу воздуxa к этому участку токоподводл1цсй штанги.

1. катод бездиафрагмеиного магниевого электролизера рамного типа, состоящий из раоочсй части, выполненной коробчатой формы, заполнсн1гой металлом с низким коэффициентом электрического сопротивления, и токопод290953.- у

-7 б б 3

".Рс. а,>

Я>

Уиг у

Сос>апителв Г. Григоренко

Редактор Т. Фадеева Техред Л. Я, Левина Корректор T. А. Джаманкулова

Заказ 607 Тира>к 473 Подписиос

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )K-35. Раушская наб., д. 4(5

Загорская типография. водящей штанги, отличающийся тем, что, с целью уменьшения перепада напряжения в токоподводящих штангах и их сечения, они выполнены полыми коробчатой формы и заполнены металлом с низким коэффициентом электрического сопротивления, а их стенки на границе электролит — воздух снабжены свободно надетыми металлическими муфтами.

2, Катод по п, 1, отличающийся тем, что полости токоподводящих штанг заполнены магнием, 5 3. Катод по и. 1, отличающийся тем, что полости токоподводящих штанг заполнены натрием.
