Способ электролитиш^ского лужения
Иллюстрации
Показать всеРеферат

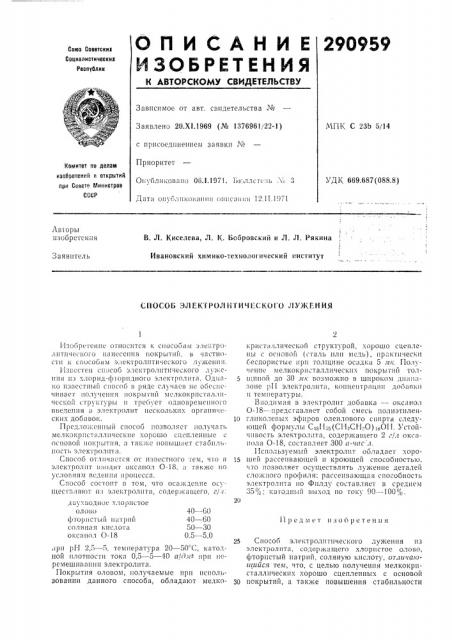

СПИ САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
МГ1К С 23b 5/14
Заявлено 20.Х1.1969 (№ 1376961/22-1) с присоедииеш1ем заявки ¹
Приоритет
Комитет по делам изобретени!1 и открытий при Совете Министров
СССР
УДК 669.687(088.8) О! убликОВЗНО 06.I.1971. 1>Iс(ллстс(!ь л" 8 (с(с7тс! Ofl!(0.(иковс7и и 5! 01111С3111151 1 2. 1 1. 1 971
Лвторы изобретения
В. Л. Киселева, Л. I(. Ьобровский и Л. Л. Рякина
Ивановский химико-технологический институт
Заявитель
СПОСОЬ ЭЛЕК1 РОЛИ 1 ИЧЕСКОГО ЛУ)КЕНИЯ
КРИСтct JI.I II×ÅCÊOé СтРУКтУРОй, ХОРОШО СЦеИЛЕиы с основой (сталь или медь), ир)êòè÷åcf(è беспористые ири толщине осадка 5 !!к. Получение мелкокристаллических покрытий толщиной до 30,1!и гозможно в широком диан;1зоне р11 электролита, концентрации добавю! и температуры.
Hi)îäèìàÿ в электролит добавка — оксанол
0-18 — -предсгавляет собой смесь полиэтилен1Î гликолевых эфиров олеилового спирта следующей формулы С(з11зз(СНзСН О) l;011, Устойчивость э.7ектрол;1та, содержащего 2 3/л оксаиола 0-18, составляет 300 и-ч(тс: и.
11спользуемый электролит обладает хОрО15 шей рассеивающей и кроющей способностью, что позволяет осуществлять лужение деталей
Слоrl(!101 0 IIPO())II.I H; РЗССЕИ(В 3ЮЩ3 и CIIOCOGHOCI b электролита llo Филду составляет в среднем
85юj), кагодиый выход по току 90 — 100!)/), 20!
ВУ.(:ВОДИОЕ Х IOPIICTO( олово фтористый иапгрий соляная кислота оксаиол 0-18
40 — 60
40 — 60
50 — 30
0,5 — 5,0
25 Способ электролитического лужения из электролита, содержащего хлористое олово, фтористый натрий, соляную кислоту, отличаю111ийся тем, что, с целью получения мелкокриc1аллических хорошо сцепленных с основой
30 покрытий, а также повышения стабильности
Изобрегеиие относится к способам электр()ЛИТИ IЕ КО! О ИЗНЕСЕИИя ПОКрЫ Гнй(в Частиасти и с!!Особам элекгролитического лужения.
11звестси способ электролитического лу)кения из хлорид-ф!оридиого электро7!гг!1. Однако известный способ в ряде случаев ие обссис !Ивс1(T !ЮЛУ IСИИЯ ИОКРЬ! l Èй ЫС II(OI(PIIC 1 с1ЛЛ11ческой структуры и треб,ет одновременного
ВВ(сс(СИИ Я и Э,(IЕКI РОЛИТ ИЕСКОЛЬ!(ИХ OPI ñ)IIÈЧЕских добавок.
П рсдЛОЖCII ffhl fl СПОСОО ПОЗВОЛ51СТ 110 Iус1с7 Гь мелкокристалличсские хорGш0 сцепленные с
0 C l O I) O I 1 П О К Р Ь! 1 I f 5I (3 Т 3 и И(С И 0 В Ы Ш с! (-. . Т C I 3 011 )1 Ьность электролита.
;пособ отличается от известного тем, что в электролит В1(од51! оксаио I 0-18,;1 также ио y с;!овин>! II(деии5! Ироцсcc3.
Спосоо состоит в том, что осажZefflfe осуIf!PC! ВЛ Я!ОТ 113 ЭЛЕКТРОЛИТ3, СОДЕР Ж31ЦЕГО, с /:1:,!ри рН 2,5 — 5, температура 20 — 50"С, катодной плотности тока 0,5 — 5 — 40 а/().и- при иеремешиваиии электролита.
Покрытия оловом, получаемые при использовании данного способа, обладают мелкоПредмет изооретения
290959
Составитель Е, Кубасова
Корректор H. Л. Бронская
Редактор Л. Струве
Издат. М 90 Заказ 209)16 Тираж 480 11одписпое
ЦНИИ(1И Комитета по делам изобретений и открытий прн Совете Министров СССР
Москва, Ж-35, Раугпская наб., д. 4/5
Типография, нр. Сапупова, 2 электролита, в электролит вводят оксанол
0-18 при следующем соотношении компонентов, г/л: двухводное клористое олово 40 — 60 фтористый натрий 40 — 60 соляная кислота 50 — 30 оксанол 0-18 0.5 — 5,0 и процесс ведут при рН 2,5 — 5, темперагуре
20 — 50 С, катодной плотности тока
5 0,5 — 5 — 40 a/äë при перемешивании электролита.
