290980

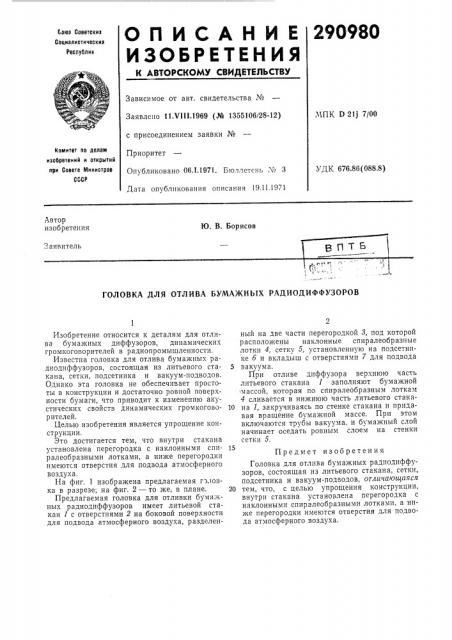

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.Ч111.1969 (№ 1355106i28-12) с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетснь ¹ 3

Дата опубликования описания 19.11.1971

МПК D 21) 7/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 676.86(088,8) Автор изобретения

Ю. В. Борисов

Заявитель

ГОЛОВКА ДЛЯ ОТЛИВА БУМАЖНЬ1Х РАДИОДИФФУЗОРОВ

Изобретение относится к деталям для отлива бумажных диффузоров, динамических громкоговорителей в радиопромышленности.

Известна головка для отлива бумажных радиодиффузоров, состоящая из литьевого стакана, сетки, подсетника и вакуум-подводов.

Однако эта головка не обеспечивает простоты в конструкции и достаточно ровной поверхности бумаги, что приводит к изменению акустических свойств динамических громкоговорителей.

Целью изобретения является упрощение конструкции.

Это достигается тем, что внутри стакана установлена перегородка с наклонными спиралеобразными лотками, а ниже перегородки имеются отверстия для подвода атмосферного воздуха.

На фиг. 1 изображена предлагаемая головка в разрезе; на фиг. 2 — то же, в плане.

Предлагаемая головка для отливки бума;кных радиодиффузоров имеет литьевой стакан 1 с отверстиями 2 на боковой поверхности для подвода атмосферного воздуха, разделенный на две части перегородкой 8, под которой расположены наклонные спиралеобразные лотки 4, сетку 5, установленную на подсетнике б и вкладыш с отверстиями 7 для подвода

5 вакуума.

При отливе диффузора верхнюю часть литьевого стакана 1 заполняют бумажной массой, которая по спиралеобразным лоткам

4 сливается в нижнюю часть литьевого стака10 на 1, закручиваясь по стенке стакана и придавая вращение бумажной массе. При этом включаются трубы Bàêóóìà, и бумажный слой начинает оседать ровным ëoåì на стенки сетки 5.

Предмет изобретения

Головка для отлива бумажных радиодиффузоров, состоящая из литьевого стакана, сетки, подсетника и вакуум-подводов, отличающаяся

20 тем, что, с целью упрощения конструкции, внутри стакана установлена перегородка с наклонными спиралеобразными лотками, а ниже перегородки имеются отверстия для подвода атмосферного воздуха.

290980

Составитель Б, Николаев

Редактор 3. В. Твердохлебова Текред Л. В. Куклина Корректор О. С. Зайцева

Изд. № 131 Заказ 261/5 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4;5

Типография, пр. Сапунова, 2
