Реферат



290989

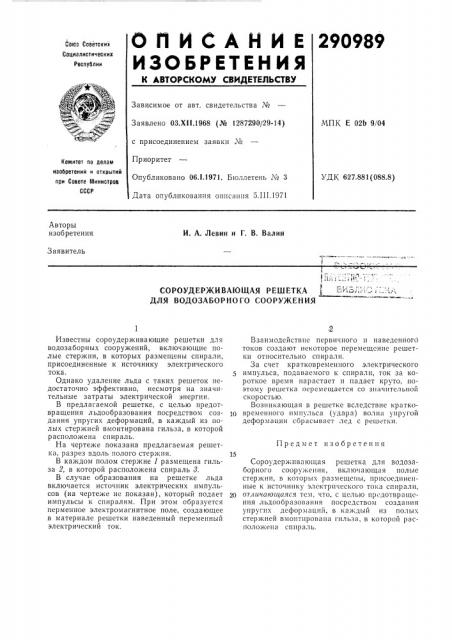

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗ.Х11.1968 (№ 1287290/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 3

Дата опубликования описания 5.111.1971

МПК E 02Ь 9/04

Комитет по делам иэовретений и открытий при Совете Министров

СССР

УДК 627.881(088.8) Авторы изобретения

И. А. Левин и Г. В. Валин

Заявитель

СОРОУДЕРЖИВАЮЩАЯ РЕШЕТКА 1 Е т * :- . . .Р

ДЛЯ ВОДОЗАБОРНОГО СООРУЖЕНИЯ

Предмет изобретения

Известны сороудерживающие решетки для водозаборных сооружений, включающие полые стержни, в которых размещены спирали, присоединенные к источнику электрического тока.

Однако удаление льда с таких решеток недостаточно эффективно, несмотря на значительные затраты электрической энергии.

В предлагаемой решетке, с целью предотвращения льдообразования посредством создания упругих деформаций, в каждый из полых стержней вмонтирована гильза, в которой расположена спираль.

На чертеже показана предлагаемая решетка, разрез вдоль полого стержня.

В каждом полом стержне 1 размещена гильза 2, в которой расположена спираль 8.

В случае образования на решетке льда включается источник электрических импульсов (на чертеже ис показан), который подает импульсы к спиралям. При этом образуется перменное электромагнитное поле, создающее в материале решетки наведенный переменный электрический ток.

Взаимодействие первичного и наведенного токов создают некоторое перемещение решетки относительно спирали.

За счет кратковременного электрического импульса, подаваемого к спирали, ток за короткое время нарастает и падает круто, поэтому решетка перемещается со значительной скоростью.

Возникающая в решетке вследствие кратковременного импульса (удара) волна упругой деформации сбрасывает лед с решетки.

Сороудерживающая решетка для водозаборного сооружения, включающая полые стержни, в которых размещены, присоединенные к источнику элсктрического тока спирали, 2Q отличаютцаяся тем, что, с целью прсдотвраttlc ния льдообразования посредством создания упругих деформаций, в каждый из полых стержней вмонтирована гильза, в которой расположена спираль.

290989

Составитель Л, Романова

Техред Т, П. Курилко Корректор Т. А. Китаева

Редактор Г. Яковлева

Типография, пр. Сапунова, 2

Изд. М 227 Заказ 437/12 Тира>к 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушскаи наб., д. 4 5
