Реферат



290995

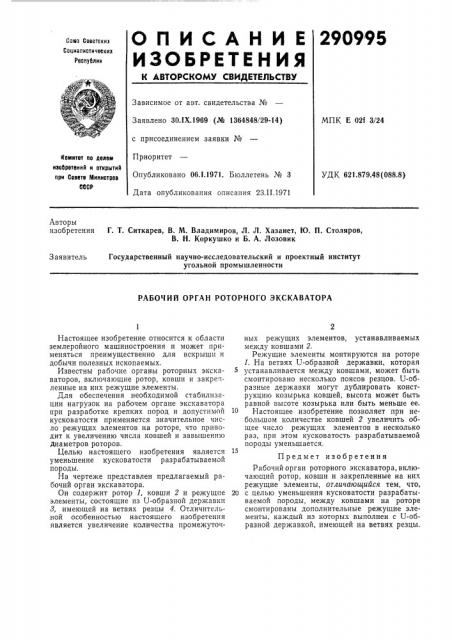

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссвстскит

Социвлистичееиил

Республив

Зависимое от авт. свидетельства №

Заявлено 30ЛХ.1969 (Лс 1364848/29-14) с присоединением заявки №

Приоритет

Опубликовано 06.1.19?1. Бюллетень № 3

Дата опубликования описания 23.П.1971

МПК Е 021 3/24

Комитет по делам изобретений и открытий при Совете Министров

OCCP

УДК 621.879.48(088.8) Авторы изобретения

Г. Т. Ситкарев, В. М. Владимиров, Л. Л. Хазанет, Ю. П. Столяров, В. Н. Коркушко и Б. А. Лозовик

Государственный научно-исследовательский и проектный институт угольной промышленности

Заявитель

РАБОЧИЙ ОРГАН РОТОРНОГО ЭКСКАВАТОРА

Настоящее изобретение относится к области землеройного машиностроения и может применяться преимущественно для вскрыши и добычи полезных ископаемых.

Известны рабочие органы роторных экскаваторов, включающие ротор, ковши и закрепленные на них режущие элементы.

Для обеспечения необходимой стабилизации нагрузок на рабочем органе экскаватора при разработке крепких пород и допустимой кусковатости применяется значительное число режущих элементов на роторе, что приводит к увеличению числа ковшей и завышению диаметров роторов.

Целью настоящего изобретения является уменьшение кусковатости разрабатываемой породы.

На чертеже представлен предлагаемый рабочий орган экскаватора.

Он содержит ротор 1, ковши 2 и режущие элементы, состоящие из U-образной державки

8, имеющей на ветвях резцы 4. Отличительной особенностью настоящего изобретения является увеличение количества промежуточных режущих элементов, устанавливаемых между ковшами 2.

Режущие элементы монтируются на роторе

1. На ветвях U-образной державки, которая устанавливается между ковшами, может быть смонтировано несколько поясов резцов. U-образные державки могут дублировать конструкцию козырька ковшей, высота может быть равной высоте козырька или быть меньше ее.

Настоящее изобретение позволяет при небольшом количестве ковшей 2 увеличить общее число режущих элементов в несколько раз, при этом кусковатость разрабатываемой породы уменьшается.

Предмет изобретения

Рабочий орган роторного экскаватора, включающий ротор, ковши и закрепленные на них режущие элементы, отличающийся тем, что, 20 с целью уменьшения кусковатости разрабатываемой породы, между ковшами на роторе смонтированы дополнительные режущие элементы, каждый из которых выполнен с U-образной державкой, имеющей на ветвях резцы.

290995

Составитель 3. Зеленина

Редактор Г. Яковлева Техред Л. В. Куклина Корректоры; А. П. Васильева и О..М. Ковалева

Издат. Ко 129 Заказ 239)6 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете M™ï;:ñòðñç СССР

Москва, rI(-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2
