Всасывающая головка сосуна (патент 291001)
Всасывающая головка сосуна (патент 291001)
Показать все

Реферат

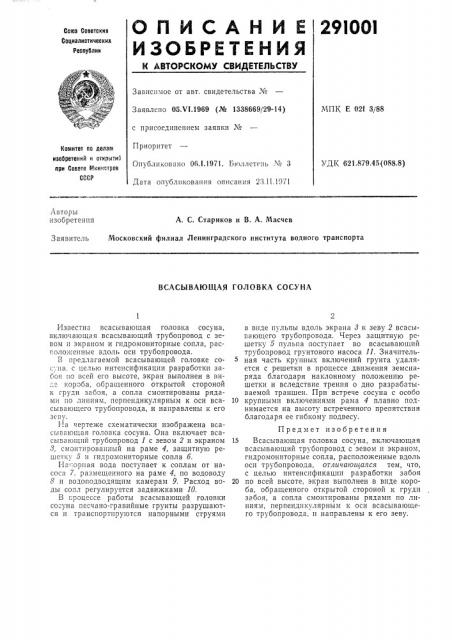

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

IK АВТОРСКОМУ СВИДЕТЕ.ПЬСТВУ

2910 0l

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК Е 021 3,/88

Заявлено 05Х1.1969 (№ 1338669/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Вюллете»ь ¹ 3

Дата опубликова»ия описания 23.11.1971

Коиитет ло делам изобретений и открытий лри Соеето Министров

СССР

УДК 621,879.45(088.8) Авторы изобретения

А. С. Стариков и В. А. Масчев

Московский филиал Ленинградского института водного транспорта

3 аявитель

ВСАСЫВАЮЩАЯ ГОЛОВКА СОСУНА

Известна всасывающая головка сосуна, включающая всасывающий трубопровод с зевом п экраном и гидромониторные сопла, расголожепные вдоль оси трубопровода.

В предлагаемой всасывающей головке сос, »а, с целью интенсификации разработки забоя»о всей его высоте, экран выполнен в викороба, обращенного открытой стороной к груди забоя, а сопла смонтированы рядами по линиям, перпендикулярным к оси всасывающего трубопровода, и направлены к его зс ву.

1-!а чертеже схематически изображена всасывающая головка сосуна. Она включает всасывающий трубопровод 1 с зевом 2 и экраном

8, cMOrIT»poBGHHbIH на раме 4, защитную решетку 5 и гидромониторные сопла б.

1-1а ор»ая вода поступает к соплам от насоса 7, размещенного на раме 4, по водоводу

8 и водоподводящим камерам 9. Расход воды сопл регулируется задвижками 10.

В процессе работы всасывающей головки сосуна песчано-гравийные грунты разрушаются и транспортируются напорными струями в виде пульпы вдоль экрана 3 к зеву 2 всасывающего трубопровода. Через защитную решетку 5 пульпа поступает во всасывающий трубопровод грунтового насоса 11. Значительная часть крупных включений грунта удаляется с решетки в процессе движения земснаряда благодаря наклонному положению решетки и вследствие трения о дно разрабатываемой траншеи. При встрече сосуна с особо

10 крупными включениями рама 4 плавно поднимается на высоту встреченного препятствия благодаря ее гибкому подвесу.

Предмет изобретения

15 Всасывающая головка сосуна, включающая всасывающий трубопровод с зевом и экраном, гидромониторные сопла, расположенные вдоль оси трубопровода, отличающаяся тем, что, с целью интенсификации разработки забоя

20 по всей высоте, экран выполнен в виде короба, обращенного открытой стороной к груд» забоя, а сопла смонтированы рядами по линиям, перпендикулярным к оси всасывающего трубопровода, и направлены к его зеву.
