Реферат

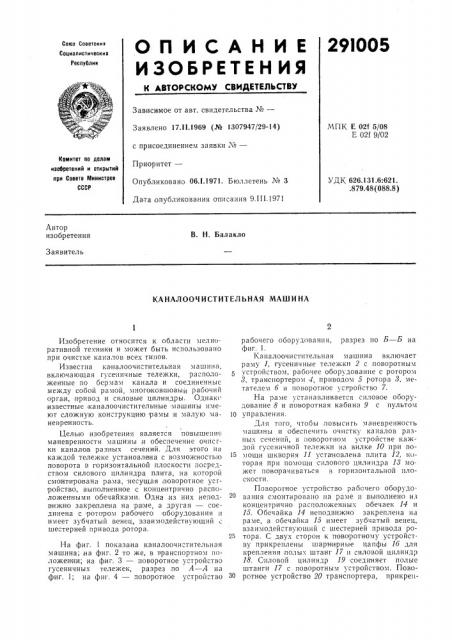

ОП ИСАНИЕ 291005

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 17.11.1969 (№ 1307947/29-14) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 06.1.1971. Бюллетень № 3

Дата опубликования описания 9.III.1971

МПК Е 02f 5/08

E 02f 9/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 626.131.6:621. .879.48 (088.8) Лвтор изобретения

В. Н. Балакло

Заявитель

КАНАЛООЧИСТИТЕЛЬНАЯ МАШИНА

Изобретение относится к области мелиоративной техники и может быть использовано при очистке каналов всех типов.

Известна каналоочистительная машина, включающая гусеиичные тележки, расположенные по бермам канала и соединенныс между собой рамой, многоковшовыи рабочий орган, привод и силовые цилиндры. Однако известные каналоочистительные машины имеют сложную конструкцию рамы и малую маневре нность.

Целью изобретения является повыше ше маневренности машины и обеспечение очпсгки каналов разных сечений. Для этого на каждой тележке установлена с возможностью поворота в горизонтальной плоскости посредством силового цилиндра плита, на которой смонтирована рама, несущая, поворотное усгройство, выполненное с концентрично расположенными обечайками. Одна из них неподвижно закреплена на раме, а другая — соединена с ротором рабочего оборудования и имеет зубчатый венец, взаимодействующий шестерней привода ротора.

На фиг. 1 показана каналоочистительная машина; .на фиг. 2 то же, в гранспортиом положен ни; на фиг. 3 — поворотное устройство гусеничных тележек, разрез по А — А H«l фиг. 1; на фиг. 4 — поворотное устройство рабочего оборудования, разрез по Б — Б на фиг. 1.

Капалоочисгительная машина включает раму 1, гусеничные тележки 2 с поворотным устройством, рабочее оборудование с ротором ,>, транспортером 1, приводом 5 ротора 3, метателем 6 и поворотное устройство 7.

На раме устанавливается силовое обору„ îâàíèå 8 и поворотная кабина 9 с пультом

10 управления.

Для того, чтобы, повысить маневренность машины и обеспечить очистку каналов разных сечений, в поворотном устройстве каждой гусеничной тележки на вилке 10 при по15 мощи шкворня 11 установлена плита 12, которая при помощи силового цилиндра 1,> может поворачиваться B горизонтальной плоскости.

Поворотное устройство раоочего оборудования смонтировано на раме и выполнено из концентрично расположенных обечаек 14 и

15. Обечайка 14 неподвижно закреплена на раме, а обечайка 15 .имеет зубчатый венец, взаимодействующий с шестернеи привода ро26 тора. С двух сторон к поворотному устройству прикреплены шаровидные цапфы 16 для крепления,полых штанг 17 и силовой цилиндр

18. Силовой цилиндр 19 соединяет полые штанги 17 с поворотным устройством. ПовоЗО ротное устройство 20 транспортера, прикре:i291005 ленное при помощи кронштейна 21 к раме, выполнено, идентично поворотному устройству рабочего оборудования.

Работает каналоочистительная машина следующим об разом.

Машина из транспортного положения переводится в рабочее, при этом гусеничные тележки поворачиваются при помощи своего поворот ного устройства на 90 .

Глубина очистки канала регулируется силовым цилиндром, который посредством механизма:подвески, состоящего .из шарнирны.; цапф, полых штанг и штанг 22, расположенных по обе стороны поворотного устройства, изменяет положение рабочего оборудования.

Ковши ротора забирают грунт со дна канала и подают его на транспортер, который для увеличения дальности отброса грунта направляет его в метатель.

Для увеличения ш ирины очистки русла силовой цилиндр осуществляет перемещение раоочего ооорудования,в обе стороны от среднего положения. Поворот тележки вокруг своей гор изонтальной оси осуществляется силовым цили ндром 28.

Предмет изобретения

Каналоочистительная машина, включающая гусеничные тележки, раму, рабочее оборудование с ротором и приводом ротора и пово!

О ротное устроиство, отличающееся тем, что, с с целью повышения маневренности и обеспечен ил очистки каналов разных сечений, на каждой тележке установлена с возможностью пово рота в горизонтальной плоскости пбсред15 ством силового цилиндра плита, на которой смонтирована рама, несущая, поворотное устройство, выполненное с концентрично расположенными обечайками, одна из которых неподвижно закреплена на раме, а другая соединена с ротором рабочего ооорудования имеет зубчатый венец,,взаимодействующий с шестерней привода ротора.

291005 фиг.З

22
