Устройство для предохранения от замерзания параллельных водоводов

Иллюстрации

Устройство для предохранения от замерзания параллельных водоводов (патент 291012)
Устройство для предохранения от замерзания параллельных водоводов (патент 291012)
Показать все

Реферат

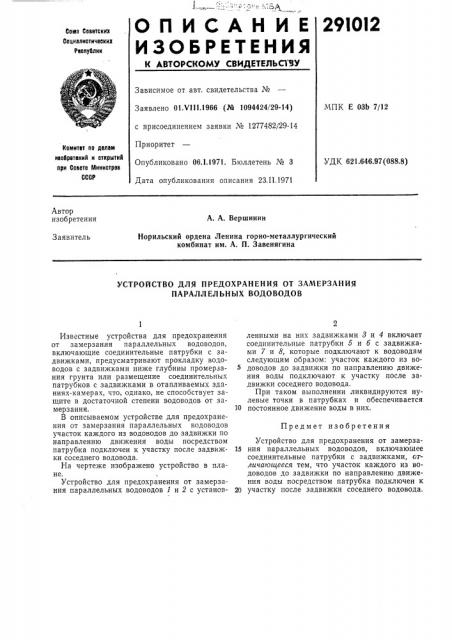

29IOI2

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 01.Ч111,1966 (№ 1094424/29-14) с присоединением заявки № 1277482/29-14

Приоритет

Опубликовано 06.1.1971. Бюллетень № 3

Дата опубликования описания 23.II.1971

МПК Е ОЗЬ 7/12

Комитет по делам иеобретений и открытий при Совете Министров

СССР

УДК 621.646.97 (088.8) Автор изобретения

А. А. Вершинин

Норильский ордена Ленина горно-металлургический комбинат им. А. П. Завенягина

Заявитель

УСТРОЙСТВО ДЛЯ ПРЕДОХРАНЕНИЯ ОТ ЗАМЕРЗАНИЯ

ПАРАЛЛЕЛЬНЫХ ВОДОВОДОВ

Предмет изобретения

Известные устройства для предохранения от замерзания параллельных водоводов, включающие соединительные патрубки с задвижками, предусматривают прокладку водоводов с задвижками ниже глубины промерзания грунта или размещение соединительных патрубков с задвижками в отапливаемых зданиях-камерах, что, однако, не способствует защите в достаточной степени водоводов от замерзания, В описываемом устройстве для предохранения от замерзания параллельных водоводов участок каждого из водоводов до задвижки по направлению движения воды посредством патрубка подключен к участку после задвижки соседнего водовода.

На чертеже изображено устройство в плане.

Устройство для предохранения от замерзания параллельных водоводов 1 и 2 с установленными на них задвижками 8 и 4 включает соединительные патрубки 5 и 6 с задвижками 7 и 8, которые подключают к водоводам следующим образом: участок каждого из водоводов до задвижки по направлению движения воды подключают к участку после задвижки соседнего водовода.

При таком выполнении ликвидируются нулевые точки в патрубках и обеспечивается

10 постоянное движение воды в них.

Устройство для предохранения от замерза15 ния параллельных водоводов, включающее соединительные патрубки с задвижками, отличающееся тем, что участок каждого из водоводов до задвижки по направлению движения воды посредством патрубка подключен к

20 участку после задвижки соседнего водовода.

Составитель Л. Нахметова

Редактор Г. А. Яковлева Техред Л. В. Куклина Корректоры: Т. А. Китаева и 3. И. Тарасова

Издат. № 129 Заказ 239/18 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
