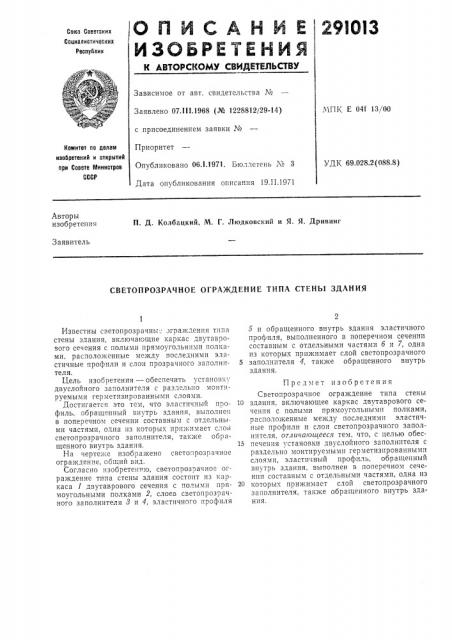

Светопрозрачное ограждение типа стены здания (патент 291013)
Светопрозрачное ограждение типа стены здания (патент 291013)
Показать все

Реферат



Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 07.ill.1968 (№ 1228812/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 3

Дата опубликования описания 19. I 1.1971

МПК Е 04f 13,/00

Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

УДК 69.028.2 (088.8) Авторы изобретения

П. Д. Колбацкий, М. Г. Людковский и Я. Я. Дривинг

Заявитель

СВЕТОПРОЗРАЧНОЕ ОГРАЖДЕНИЕ ТИПА СТЕНЫ ЗДАНИЯ

Известны светопрозрачны ограждения типа стены здания, включающие каркас двутаврового сечения с полыми прямоугольними полками, расположенные между последними эластичные профили и слои прозрачного заполнителя.

Цель изобретения — обеспечить установку двуслойного заполнителя с раздельно монтируемыми герметизированными слоями.

Достигается это тем, что эластичный профиль, обращенный внутрь здания, выполнен в поперечном сечении составным с отдельными частями, одна из которых прижимает слой светопрозрачного заполнителя, также обращенного внутрь здания.

На чертеже изображено светопрозрачное ограждение, общий вид.

Согласно изобретению, светопрозрачное ограждение типа стены здания состоит из каркаса 1 двутаврового сечения с полыми прямоугольными полками 2, слоев светопрозрачного заполнителя 8 и 4, эластичного профиля

5 и обращенного внутрь здания эластичного профиля, выполненного в поперечном сечении составным с отдельными частями 6 и 7, одна из которых прижимает слой светопрозрачного

5 заполнителя 4, также обращенного внутрь здания.

Предмет изобретения

Светопрозрачное ограждение типа стены

10 здания. включающее каркас двутаврового сечения с полыми прямоугольными полками, расположенные между последними эластичные профили и слои светопрозрачного заполнителя, ог.гичагошееся тем, что, с целью обес15 печения установки двуслойного заполнителя с раздельно монтируемыми герметизированными слоями, эластичный профиль, обращенный внутрь здания, выполнен в поперечном сечении составным с отдельными частями, одна из

20 которых прижимает слой светопрозрачного заполнителя, также обращенного внутрь здания.
