Кондуктор для монтажа колонн зданий (патент 291019)
Кондуктор для монтажа колонн зданий (патент 291019)
Показать все

Реферат

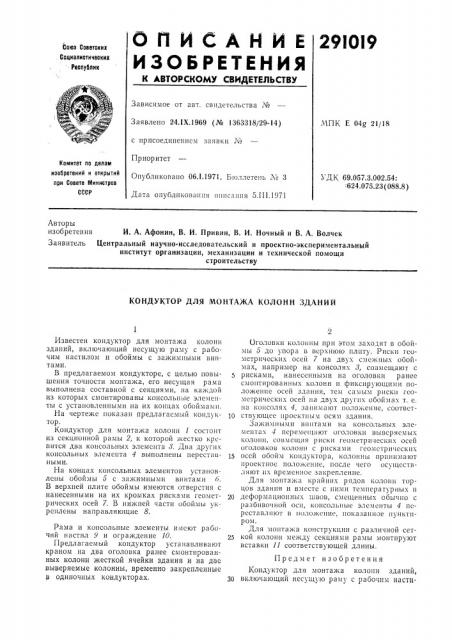

ОП ИCЛН И Е жОВ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Gaea Советских

Социалистических Республик

Зависимое от авт. свидетельства №

Заявлено 24.1Х.1969 (№ 1363318/29-14) МПК Е 04g 21/18 с присоединением заявки №

Приоритет

Опубликовано 06.!.1971. Бюллетень № 3

Дата опубликования n!»Ic;»III»I 5.111.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 69.057.3.002.54:

:624.075.23(088.8) Авторы изобретения И. А. Афонин, В, И. Привин, В. И. Ночный и В. А. Волчек

Заявитель Центральный научно-исследовательский и проектно-экспериментальный институт организации, механизации и технической помощи строительству

КОНДУКТОР ДЛЯ МОНТАЖА КОЛОНН ЗДАНИЙ

Известен кондуктор для монтажа колонн зданий, включающий несущую раму с рабочим настилом и обоймы с зажимными винтами.

B предлагаемом кондукторе, с целью повышения точности монтажа, его несущая рама выполнена составной с секциями, на ка кдой из которых смонтированы консольньIе элеме»»ты с установленными на их концах обоймами.

На чертеже показан предлагаемый кондуктор.

Кондуктор для монтажа колонн 1 состоит из секционной рамы 2, к которой жестко крспятся два консольных элемента 8. Два дру Нх консольных элемента 4 выполнены перестяиными.

На концах консольных элементов установлены обоймы 5 с зажим!»ыми винтами 6.

В верхней плите обоймы имеются отверстия с нанесенными на их кромках рисками геометрических осей 7. В нижней части обоймы укреплены направляющие 8.

Рама и консольные элементы имеют рабочий настил 9 и ограждение 10.

Предлагаемый кондуктор устанавливают краном на два оголовка ранее смонтированных колонн жесткой ячейки здания и на две выверяемые колонны, временно закрепленные в одиночных кондукторах, Оголовки колонны при этом заходят в обоймы 5 до упора в в pxH»01o плиту. Риски геометрических осей 7 на двух смежных обоймах, например на консолях 8, совмещают с

5 рисками, нанесенными на оголовки ранее смонтированных колонн и фиксирующими положение осей здания, тем самым риски геометрических осей на двух друг»»x обоймах т. с. на консолях 4, занимают положение, соотвст10 ствующес проектным осям здания.

Зажим нымп Винтами I»d Онсольных э псмента. 4 перемещают оголовки вывсряемых коло!и», совмещая риски геометрически.; осей оголовков колонн с рисками геометрических

15 осей обойм кондуктора, колонны принимают проектное положение, после чего осуществляютт I»x времен»юе закрепление.

Для монтажа край!»Нх рядов колонн торцов здания и вместе с ними температурных и

20 деформяционных швов, смещенных обычно с разбивочной осп, консольные элементы 4 переставляют в положение, показанное пунктиром.

Для монтажа конструкции с различной сеткой колонн между секциями рамы монтируют вставки 11 соответствующей длины.

Предмет изобретения

Кондуктор для монтажа колонн зданий, 30 включающий несущую раму с рабочим насти291О19 на составной с секциями, на каждой из которых смонтированы консольные элементы с установленными на их концах обоймами. лом и обоймы с зажимными винтами, отличаюи ийся тем, что, с целью повышения точности монтажа, несущая рама кондуктора выполне5

А-A
