Реферат

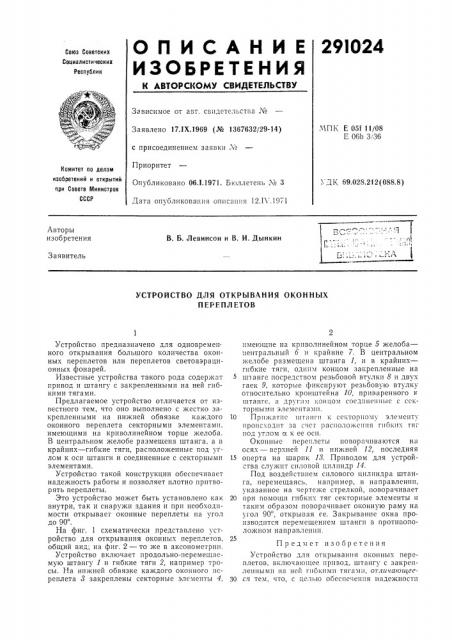

29I024

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства чоо

МПК E 05f 11/08

Е 06h Зт36

Заявлено 17.1Х.1969 (№ 1367632/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 3

Дата опубликования описания 12.11 .!971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 69.028.212(088.8) Авторы изобретения

В. Б. Левинсон и В. И. Дынкин

Заявитель

УСТРОЙСТВО ДЛЯ ОТКРЫВАНИЯ ОКОННЫХ

ПЕРЕПЛ ЕТОВ

Устройство предназначено для одновременного открывания большого количества оконных переплетов или переплетов светоаэрационных фонарей.

Известные устройства такого рода содержат привод и штангу с закрепленными на ней гибкими тягами.

Предлагаемое устройство отличается от известного тем, что оно выполнено с жестко закрепленными на нижней обвязке каждого оконного переплета секторными элементами. имеющими на криволинейном торце желоба.

В центральном желобе размещена штанга, а в крайних — гибкие тяги, расположенные под углом к оси штанги и соединенные с секторными элементами.

Устройство такой конструкции обеспечивает надежность работы и позволяет плотно притворять переплеты.

Это устройство может быть установлено как внутри, так и снаружи здания и при необходимости открывает оконные переплеты на угол до 90 .

На фиг. 1 схематически представлено устройство для открывания оконных переплетов, общий вид; на фиг. 2 — то же в аксонометрии.

Устройство включает продольно-перемещаемую штангу 1 и гибкие тяги 2, например тросы. На нижней обвязке каждого оконного переплета 8 закреплены секторные элементы 4, имеющие на криволинейном торце 5 желоба— центральный 6 и крайние 7. В центральном желобе размещена штанга 1, и в крайних— гибкие тяги, одним концом закрепленные на ш1анге посредством резьбовой втулки 8 и двух гаек 9, которые фиксируют резьбовую втулку относительно кронштейна 10, приваренного к штанге, а другим концом соедпнеиныс с секторными элементами, 10 Прижатис штанги к секторному элементу проис;одит за счет расположения гибких тяг под углом сс к ее оси.

Оконныс переплеты поворачиваются на

GcHx — верхней 11 и нижней 12, последняя

15 оперта на шарик 13. Приводом для устройства служит силовой цилиндр 14.

Под воздействием силового цилиндра штанга, перемещаясь, например, в направлении, указанное на чертеже стрелкой, поворачивает

20 при помощи гибких тяг секторные элементы и таким образом поворачивает оконную раму на угол 90, открывая ее. Закрывание окна производится перемещением штанги в противоположном направлении.

Предмет изобретения

Устройство для открывания оконных переплетов, включающее привод, штангу с закрепленными на ней гибкими тягами, отличатои1ге30 ся тем, что, с целью обеспечения надежности

291024

Фиг 1

Фыг. 2

Составитель Л. Старосельская

Редактор Г. А. Яковлева Текред 3. H. Тараиеико Корректор О. И. Волкова

Заказ 743i6 Изд. № 326 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская иаб., д. 4,, 5

Типография, пр. C:апупова. работы и плотного притвора переплетов, оно выполнено с жестко закрепленными на нижней обвязке каждого оконного переплета секторными элементами, имеющими на криволинейном торце желоба, в центральном из которых размещена штанга, а в крайних гибкие тяги, распо.вложенные под углом к оси штанги и соединенные с секторными элементами.
