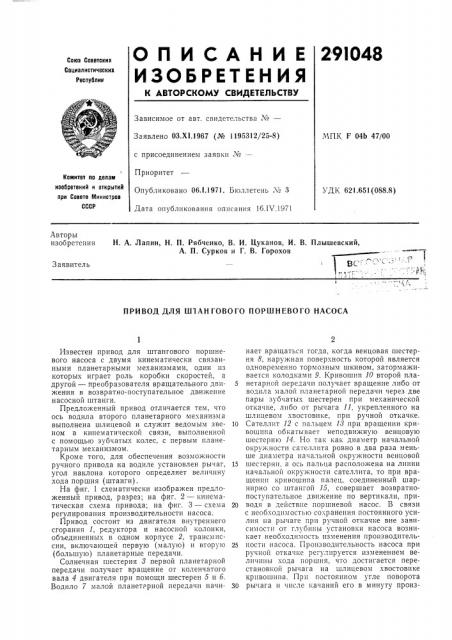

29I048

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саеетских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено ОЗ.Х1.1967 (№ 1195312/25-8) с присоединением заявки №вЂ”

Приоритет

Опубликовано 06,1.1971. Бюллетень ¹ 3

Дата опубликования описания 1б.IV,1971

МПК F 04Ь 47/00

Комитет ло делам изобретений и открытий при Соеете Иинистрое

СССР

УДК 621.651(088,8) Авторы изобретения H А. Лапин, Н. П. Рябченко, В. И. Цуканов, И. В. Плышевский, А. П. Сурков и Г. В. Горохов

Заявитель

ПРИВОД ДЛЯ Ш1АНГОВОГО ПОРШНЕВОГО НАСОСА

Известен привод для штангового поршневого насоса с двумя кинематически связанными планетарными механизмами, один из которых играет роль коробки скоростей, а другой — преобразователя вращательного движения в возвратно-поступательное движение насосной штанги.

Предложенный привод отличается тем, что ось водила второго планетарного механизма выполнена шлицевой и служит ведомым звеном в кинем атической связи, выполненной с помощью зубчатых колес, с первым планетарным механизмом.

Кроме того, для обеспечения возможности ручного привода на водиле установлен рычаг, угол наклона которого определяет величину хода поршня (штанги).

На фиг. 1 схематически изображен предложенный привод, разрез; на фиг. 2 — кинематическая схема привода; на фиг. 3 — схема регулирования производительности насоса.

Привод состоит из двигателя внутреннего сгорания I, редуктора и насосной колонки, объединенных в одном корпусе 2, трансмиссии, включающей первую (малую) и вторую (большую) планетарные передачи.

Солнечная шестерня 8 первой планетарной передачи получает вращение от коленчатого вала 4 двигателя при помощи шестерен 5 и б.

Водило 7 малой планетарной передачи начинает вращаться тогда, когда венцовая шестерня 8, наружная поверхность которой является одновременно тормозным шкивом, затормаживается колодками 9. Кривошип 10 второй пла5 нетарной передачи получает вращение либо от водила малой планетарной передачи через две пары зубчатых шестерен при механической откачке, либо от рычага 11, укрепленного на шлицевом хвостовике, при ручной откачке.

10 Сателлит 12 с пальцем 18 при вращении кривошипа обкатывает неподвижную венцовую шестерню 14. Но так как диаметр начальной окружности сателлита ровно в два раза меньше диаметра начальной окружности венцовой

15 шестерни, а ось пальца расположена на линии начальной окружности сателлита, то при вращении кривошипа палец, соединенный шарнирно со штангой 15, совершает возвратнопоступательное движение по вертикали, при20 водя в действие поршневой насос. В связи с необходимостью сохранения постоянного усилия на рычаге при ручной откачке вне зависимости от глубины установки насоса возникает необходимость изменения производитель25 ности насоса. Производительность насоса при ручной откачке регулируется изменением величины хода поршня, что достигается перестановкой рычага на шлицевом хвостовике кривошипа. При постоянном угле поворота

30 рычага и числе качаний его в минуту произ291048 водительность зависит от положения сателлита относительно венцовой шестерни 14, причем минимальный ход поршня Н1 обеспечивается колебанием сателлита относительно вертикальной оси, а максимальный ход Н2 при колебании сателлита относительно горизонтальной оси.

Соответствующей перестановкой рычага на шлицевом хвостовике могут быть получены необходимые промежуточные производительности.

Предмет изобретения

1. Привод для штангового поршневого насоса с двумя кинематически связанными планетарными механизмами, один из которых играет роль коробки скоростей, а другой— преобразователя вращательного движения в возвратно-поступательное движение насос5 ной штанги, отличающийся тем, что, с целью регулирования величины хода поршня (штанги) насоса, ось водила второго планетарного механизма выполнена шлицевой и служит ведомым звеном в кинематической связи, выпол10 ненной с помощью зубчатых колес, с первым планетарным механизмом.

2. Привод по и. 1, отличающийся тем, что, с целью обеспечения возможности ручного привода, на водиле установлен рычаг, угол

15 наклона которого определяет величину хода поршня (штанги).

291048

Фиг.2 гд а 3
