Реферат

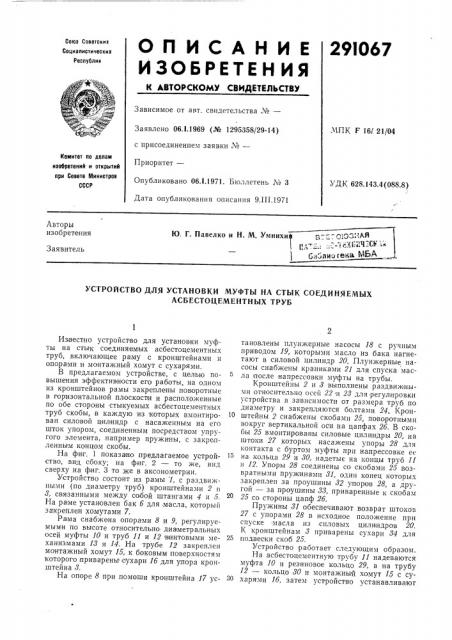

29I067

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

ЧПК F 16l 21/04

Заявлено 06.1.1969 (№ 1295358/29-14) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 06 1.1971. Бюллетень № 3

Дата опубликования описания 9.П1.1971

Комитет по делам изобретений и открытий при Совете Министрое

СССР

УДК 628.143.4(088.8) Авторы изобретения

Ю. Г. Павелко и Н. М. Умнихиф т-,:=".СЛэ AR „„, ....- ;- „- ;-,.;-:ЧХ1"..

6и„-лио тека ME A

Заявитель

УСТРОЙСТВО ДЛЯ УСТАНОВКИ МУФТЫ НА СТЫК СОЕДИНЯЕМЫХ

АСБЕСТОЦЕМЕНТНЫХ ТРУБ

Известно устройство для установки муфты на стык соединяемых асбестоцементных труб, включающее раму с кронштейнами и опорами и монтажный хомут с сухарями.

В предлагаемом устройстве, с целью повышения эффективности его работы, на одном из кронштейнов рамы закреплены поворотные в горизонтальной плоскости и расположенные по обе стороны стыкуемых асбестоцементных труб скобы, в каждую из которых вмонтирован силовой цилиндр с насаженным на em шток упором, соединенным посредством упругого элемента, например дружины, с закрепленным концом скобы.

На фип. 1 показа но .предлагаемое устройство, вид сбоку; на фиг. 2 — то же, вид сверху на фиг. 3 то же в аксонометрии.

Устройство состоит из рамы 1, с раздвижными (по диаметру труб) кронштейнами 2 и

8, связанными между собой штангами 4 и 5.

На раме установлен бак 6 для масла, который закреплен хомутами 7.

Ра ма снабжена опорами 8 и 9, регулируемыми по высоте относительно диаметральных осей муфты 10 и труб 11 и 12 BiHнтовыми механизмами 18 и 14. На трубе 12 закреплен монтажный хомут 15, к боковым поверхностям которого приварены сухари 16 для упора кронштейна 8.

На опоре 8 при помоши кронштейна 17 установлены плунжерные насосы 18 с ручным приводом 19, которыми масло из бака нагнетают в силовой цилиндр 20. Плунжерные насосы снабжены краниками 21 для спуска масла после напрессовки муфты на трубы.

Кронштейны 2 и 8 выполнены раздвижными относительно осей 22 и 28 для регулировки устройства в зависимости от размера труб по диаметру и закрепляются болтами 24. Крон10 штейны 2 снабжены скобами 25, поворотными вокруг вертикальной оси на цапфах 26. В скобы 25 вмонтированы силовые цилиндры 20, на штоки 27 которых насажены упоры 28 для контакта с буртом муфты при напрессовке ее

15 на кольца 29 и 80, надетые на концы труб 11 и 12. Упоры 28 соединены со скобами 25 возвратными пружинами 81, один конец которых закреплен за проушины 82 упоров 28, а другой — за проушины 88, приваренные к скобам

25 со стороны цапф 26.

Пружины 81 обеспечивают возврат штоков

27 с упорами 28 в исходное положение при спуске масла из силовых цилиндров 20.

К кронштейнам 8 приварены сухари 84 для

25 подвески скоб 25.

Устройство, работает следующим образом.

На асбестоцементную трубу 11 надеваются муфта 10 и резиновое кольцо 29, а на трубу

12 — кольцо 80 и монтажный хомут 15 с су3О харями 16, затем устройство устанавливают

291067

6 7 на трубы 11 и 12 и винтовыми механизмами

18 и 14 регулируют высоту устройства на опорах 8 и 9 отнооительно продольных осей труб и муфты.

Устройство устанавливают. таким образом, тобы кронштейны 8 евон|ми сухарями 84 стали,вплотную к сухарям 1б монтажного хомута

15а, затем скобы 25 заводят на сухари 1б хомута 15. Кронштейн 2 на трубе 11 устанавливается произвольно на опоре 8.

При использовании ручного .привода 19 плунжерные насосы 18 нагнетают масло из бака б в силовые ц|илиндры 20 по трубам 85 и воздействуя на поршни штоков 27 упорами

28 давят на бурты муфты 10, напрессовывая ее на кольцо 29, а затем и на кольцо 80 в направлении к монтаж|ному хомуту 15, который обеспечивает установку середины муфты относительно стыка труб. Напрессовка муфты длигся 2 — 3 яин., после чего откры|ваются спускные краники плунжерных насосов 18 и масло, находящееся в силовых цилиндрах 20, под действием пружин 81 выдавливается через плунжерные насосы в бак, затем концы скоб 25 отводят от хомута 15 и оставляют на суха рях 34 кронштейнов 8. Цикл работы окончен, устройство переносят на новый стык, который уже

5,подготовлен к |напрессовке муфты, то есть на трубу 11 надеты муфта 10 и кольцо 29, а на трубу 12 — кольцо 30 и закреплен хомут монтажный 15. Затем цикл повторяется.

Предмет изобретения

Устройство для установки муфты на стык соединяемых асбестоцементных труб, включающее раму с кронштейнами и опорами и монтажный хомут с сухарями, отличающееся

15 тем, что, с целью повышения эффективности его работы, на од|ном из кронштейнов рамы закреплены поворотные в горизонтальной плоскости, рас|положенные по обе стороны стыкуемых асбестоцементных труб скобы, в каж20 дую из которых вмонтирован силовой цилиндр с насаженным на его шток упором, соединенным посредством упругого элемента, íàпр имер пружины, с закрепленным концом скооы, 291067
