Реферат



291076

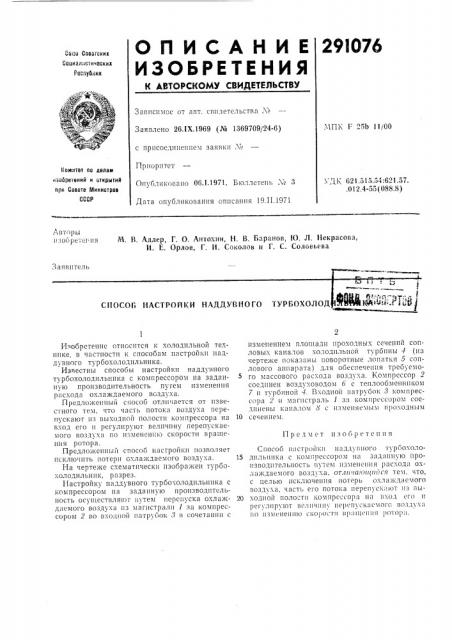

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!за Советских

Социал! !СтГ!часких

Роспуф!!ик

Зависимое от авт. спилете IbcTBB ¹.О1П1х Е- 25Ь 11/00

Заявлено 26.1Х.1969 (№ 1369709/24-6) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Б!оллстень ¹ 3

Дата опуоликования описания 19.11.1971

Комитат по делам напоре!ений и открытий при Совете Министров

СССР х Д1х 621.515,54:621.57. .012.4-55 (088.8) Авторы изобрете! ия!

Ч. В. Адлер, Г. О. Антохин, Н. Ь. Баранов, 10. Л. 11екрасовя, И. Е, Орлов, Г. И. Соколов и Г. С. Соловьева

Заявитель м спОООГ IIAI:TPIIAI(H нАлдУВНО ГО тУРБОхОлОд Nwll6II IIIi!ë !сй) 2

Предмет изос!ретсиия

Изобретение относится к холодильной технике, в частности к способам настройки наддувного турбохолоднльннка.

Известны способы настройки наддувпого турбохолоднльннка с компрессором на заданную производительность пугем изменения расхода охлаждаемого воздуха.

Предложенный способ отличается от известного тем, что часть потока воздуха перепускают из выходной полости компрессора на вход его и регулируют величину перепускаемого воздуха по измененшо скорости враще-! щя ротора.

Предложенный способ настройки позволяет исключить потери охлаждаемого воздуха.

На чертеже схематически изображен турбохолодильник, разрез.

Настройку иаддувного турбохолодильника с компрессором иа заданнуio производительность осуществля!ог путем иерсиуска охлаждяемого воздуха из магистрали 1 за компрессором 2 во входной иатруоок 3 в сочетании с изменением плошади проходных сечений con I0BhIx каналов холодильной турбины 4 (H» чертеже показаны поворотные лопатки 5 соплового аппарата) для обеспечения требуемого массового расхода воздуха. Компрессор 2 соединен воздуховодом 6 с теплообмеиииком

7 и турбиной 4. Входио!! патрубок 3 компрессора 2 и магистраль 1 з1 компрессором соединены каналоAi 8 с изменяемым проходным

10 сечением.

Способ н»стройки ияддугиого турбохо !о15 дильиикя с компрессором ня задящ!ую производительность путем изменения рас.;ода охлаждаемого воздуха, от.т!!:.агопшйся тем, что, с целью исключения пот.рь охлаждяемого возду. а, часть его потока перепуск»ют из вы20 ходиой полости компрессора и» !вход его и регсли11у!От вес!ичии пеp!. ï ск!!с1!Ого воз IA»ха ио изм< нению скорости вр»!цсч ия ротор: !, 291076

Составитель А. Скобелев

Редактор Е, Кравцова

Телред Л. В. Куклина

Корректоры: О. М. Ковалева

Л. Б, Бадылама

Типография, пр. Сапунова, 2

Изд. М 38 Зак.: 264.4 Тира>к 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д, 4,5
