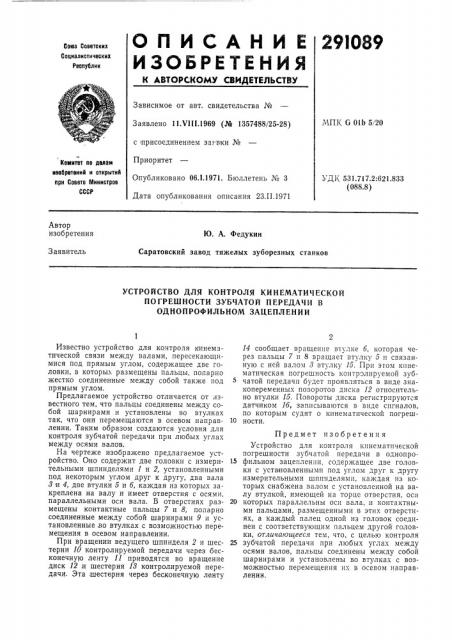

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

29IQ89

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК G 01b 5/20

Заявлено 11.VIII.1969 (Эй 1357488/25-28) с присоединением за вки №

Пр,иоритет

Опубликовано 06.1.1971. Бюллетень ¹ 3

Дата опубликования описания 23.П.1971

Комитет по делам иеобретеиий и открытий при Совете Министров

СССР

УДК 531.717.2:621.833 (088.8) Автор изобретения

1О. А. Федукин

Саратовский завод тяжелых зуборезных станков

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КИНЕМАТИЧЕСКОЙ

ПОГРЕШНОСТИ ЗУБЧАТОЙ ПЕРЕДАЧИ В

ОДНОПРОФИЛЬНОМ ЗАЦЕПЛЕНИИ

Известно устройство для контроля кинематической связи между валами, пересекающимися под прямым углом, содержащее две головки, в которых размещены пальцы, попарно жестко соединенные между собой также под прямым углом.

Предлагаемое устройство отличается от известного тем, что пальцы соединены между собой шарнирами и установлены во втулках так, что они перемещаются в осевом направлении. Таким образом создаются условия для контроля зубчатой передачи при любых углах между осями валов.

На чертеже изображено предлагаемое устройство. О но содержит две головки с измерительными шпинделями 1 и 2, установленными под некоторым углом друг к другу, два вала

3 и 4, две втулки 5 и б, каждая из которых закреплена на валу и имеет отверстия с осями, параллельными оси вала. В отверстиях размещены контактные пальцы 7 и 8, попарно соединенные между собой шарнирами 9 и установленные во втулках с возможностью перемещения в осевом направлении.

При вращении ведущего шпинделя 2 и шестерни 10 контролируемой передачи через бесконечную ленту 11 приводятся во вращение диск 12 .и шестерня 18 контролируемой передачи. Эта .шестерня через бесконечную ленту

14 сообщает вращение втулке б, которая через пальцы 7 и 8 вращает втулку 5 н связанную с ней валом 8 втулку 15. Прп эгом кпнематическая погрешность контролируемой зубчатой передачи будет проявляться в виде знакопеременных позоротов диска 12 относительно втулки 15. Повороты диска регистрируются датчиком 1б, записываются в виде сигналов, по которым судят о кинематической погреш10 ности.

Предмет изобретения

Устройство для контроля кинематпческой погрешности зубчатой передачи в однопро15 фильном зацеплении, содержащее две головки с установленными под углом друг к другу измерительными шпинделями, каждая из которых снабжена валом с установленной на валу втулкой, имеющей на торце отверстия, оси

20 которых параллельны оси вала, и контактными пальцами, размещенными в этих отверстиях, а каждый палец одной из головок соединен с соответствующим пальцем другой головки, отличающееся тем, что, с целью контроля

25 зубчатой передачи при любых углах между осями валов, пальцы соединены между собой шарнирами и установлены во втулках с возможностью перемещения пх в осевом направлении.

291089

Составитель Г. Грибков

Техред Т. П. Курилко Корректор Н. Л. Бронская

Редактор Д. Пинчук

Типография, пр. Сапунова, 2

Изд. ¹ 130 Заказ 26072 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
