Реферат

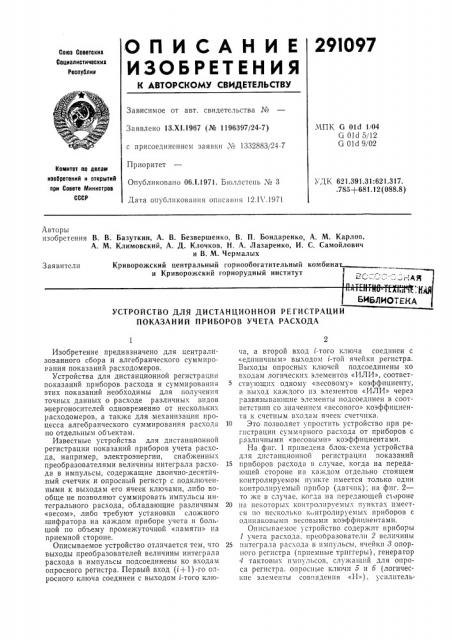

29I097

СПИ САН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК G 01d 1/04

G Old 5/12

G 01d 9/02

Заявлено 13.Х1.1967 (№ 1196397/24-7) с присоединением заявки ¹ 1332883/24-7

Приоритет

Опубликовано 06.1.1971. Бюллетень № 3

Дата опубликования описания 12.1 .1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД К 621.391.31:621.317. .785+681.12 (088.8) Авторы изобретения В. В. Базуткин, А. В. Безвершенко, В. П. Бондаренко, А. М. Карлов, А. М. Климовский, А. Д. Клочков, Н. А. Лазаренко, И. С. Самойлович и В. М. Чермалых

Криворожский центральный горнообогатительный комбина и Криворожский горнорудиый институт

Ъ | 1 ЬЛИО

УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОЙ РЕГИСТРАЦИИ

ПОКАЗАНИЙ ПРИБОРОВ УЧЕТА РАСХОДА

Изобретение предназначено для централизованного сбора и алгебраического суммирования показаний расходомеров, Устройства для дистанционной регистрации показаний приборов расхода и суммирования этих показаний необходимы для получения точных данных о расходе различных видов энергоносителей одновременно от нескольких расходомеров, а также для механизации процесса алгебраического суммирования расхода по отдельным обьектам.

Известные устройства для дистанционной регистрации показаний приборов учета расхода, например, электроэнергии, снабженных преобразователями величины интеграла расхода в импульсы, содержащие двоично-десятичный счетчик и опросный регистр с подключенными к выходам его ячеек ключами, либо вообще не позволяют суммировать импульсы интегрального расхода, обладающие различным

«весом», либо требуют установки сложного шифратора на каждом приборе учета и большой по объему промежуточной «памятп» на приемной стороне.

Описываемое устройство отличается тем, что выходы преобразователей величины интеграла расхода в импульсы подсоединены ко входам опросного регистра, Первый вход (i+1)-ro опросного ключа соединен с выходом L-того клю;а, а второй вход i-того ключа соединен с

«единичным» выходом i-той ячейки регистра.

Выходы опросных ключей подсоединены ко входам логических элементов «ИЛИ», соответствующих одному «весовому» коэффициенту, а выход каждого из элементов «ИЛИ» через развязывающие элементы подсоединен в соответствии со значением «весового» коэффициента к счетным входам ячеек счетчика.

10 Это позволяет упростить устройство при регистрации суммарного расхода от приборов с различными «весовымп» коэффициентами.

На фиг. l приведена блок-схема устройства для дистанционной регистрации показаний

15 приборов расхода в случае, когда на передающей стороне на каждом отдельно стоящем контролируемом пункте имеется только один контролируемый прибор (датчнк); на фнг. 2— то же в случае. когда на передающей стороне

20 на некоторых контролируемых пунктах имеется пО несколько контролируемых приборов с одинаковыми весовыми коэффициентами.

Описываемое устройство содержит приборы

1 учета расхода. преобр" çîâàòåëè 2 величины

25 интеграла рас. ода в импульсы, ячейки 8 опорного регистра (прпемные триггеры), генерагор

4 тактовых импульсов, служашпй для опроса регистра. опросные ключи 5 и 6 (логнчес. кпе элементы совпадения «И»), усилитель291097

1100 1111

0011 0010

1 такт 1000

2 такт 1000

3 такт «001 формирователь 7, логические элементы «ИЛИ»

8, 9 ячейки 10 тетрад двоично-десятичного счетчика, работающего в коде с «избытком 6», Датчики-преобразователи 2 преобразуют величины интеграла расхода контролируемого параметра в импульсы определенного «веса»

W„, посылаемые в линию связи.

Для электросчетчика, например, «весовой.> коэффициент, определяющий расход электроэнергии за время оборота контролируемого разряда счетного механизма, зависит от значений коэффициента трансформации измерительных трансформаторов тока и ««апря«ке««ия и от значения контролируемого разряда роликового счетного механизма. Преобразование

«поворот диска счстного механизма — импульс» осуществляется с помощью фотодатчика, устанавливаемого непосредственно на корпусе электросчетчика вблизи смотрового окна. Ко««тролнруемый диск счетного механизма для»овышения чувствительности фотодатчика окрашивают в черный матовый цвет и наносят поперечную белую полосу шириной 2 — 3 ми. Световой поток осветителя фотодатчика, отражаясь от белой полосы контролируемого дис.»а, попадает в фотосопротивление, которое формирует импульс в линию связи.

Характер приемно-передающей аппаратуры, образующей индивидуальные каналы связи, определяется способом разделения сигналов.

После декодирования сигналы поступают па

«.ходы ячеек опросного регистра. В случае отдельных проводных линий связи на каждь«й объект ячейки регистра являются непосредственно приемниками сигналов. «Единичный» (на схеме левый) и «нулевой» (на схеме правый) выходы ячеек регистра управляют соо!«етствующпми опросными ключами " и 6.

При появлении одного или нескольких сигналов из канала связи соответствующие ячейки 8 регистра устанавливаются в состоя«««ы

«1». При этом левые опросные ключи 6 закрываются, а правые — открываются.

Генератор 4 тактовых импульсов опрос««ого регистра непрерывно генерирует импульсы, которые при -сутствии информации в регистре, не изменяют состояния ячеек, так как правые опросные ключи 6 закрыты. При наличии информации в какой-либо пз ячеек тактовый импульс через открытый правый опросный кл«оч

6 и усилитель-формирователь 7 поступает на вход схемы «ИЛИ» 8, соответствующей определенному «весу» импульса W;, и одновременно сбрасывает данную ячейку в состояние «О».

Открывающийся левый опросный ключ 5 по-воляет опрашивать затем любу«о из последующих ячеек регистра, причем обрабатывается ячейка, находящаяся в состоянии «1» и расположенная на««более близко к опросному Ic нератору 4.

Импульсы, поступающие с выхода опросного регистра при считывании информации, поступают в соответствии со значением «весового» коэффициента через схемы «ИЛИ» 8, 9

50 на счетные входы соответствующих ячеек тетрад двоично-десятичного счетчика.

Например (см. фиг. 1), от датчика преобразователя через одну из ячеек опросного регистра поступает сигнал с «весом» W!=132. Это значит, что выходы схемы «ИЛИ» 8 с «весовым» коэффициентом WI = 132 должны быть подсоединены к ячейкам тетрад двоично-десятичного счетчика таким образом, чтобы при появлении импульса в разряд «единиц» был записан код 0010, в разряд «десятко⻠— код

0011, в разряд «сотен» вЂ” код 0001 и т. д. Таким образом, через схемы «ИЛИ» 8, 9 в счетчик записывается параллельным кодом двоичнодесятичное число, равное «весу» пришедшего сигнала, Двоичный счетчик каждой тетрады работает в коде «с избытком 6», а каждое число, добавляемое в тетраду, выражается в обычном двоичном коде.

Вычитание приходящего сигнала с «весом»

K сводится к сло«кению с числом-дополнением

«весового» коэффициента.

Например, пусть требуется вычесть сигнал с «весом» W= 132. При пятиразрядном двоично-десятичном счетчике это равносильно тому, что в счетчик добавляют его дополнение, рав«!ое 10 — 132=99868, т. е. через схемы «ИЛИ»

8, 9 в разряд «единиц» запишется — 1000, а разряд «десятко⻠— 0110, а разряд «сотен»вЂ”

1000 и т. д.

Теперь остановимся на двоично-десятичном сч етч и ке.

Каждая тетрада счетчика работает в коде

«с избытком 6:> (т. е. за начальное положение принимается такое, при котором в тетраде записано в двоичном коде число 6), а запись «веса» приходящего сигнала происходит в обычпом двоично-десятичном коде (8 — 4 — 2 — 1) (т. е. в ка«кду«о тетраду добавляются двоичные числа согласно «весу» приходящего сиг»а аа1. Это ооеспечивает суммирование параллсльных двоично-десятичных чисел без применения обычно используемых в таких случаях специальных схем коррекции, что значительно упрощает схему сложения и повышает надежность работы устройства. !!апример, в двоичном счетчике было записано число 169. Гсли ка«кдая тетрада работает в коде «с избытком 6», то это значит что число будет представлено следующим образом:

10 10 10о

0111 1100 1111

Приходит сигнал с «весом» W;=132. Схема сложения по тактам представится следующим образом:

0111

0001

1111,. 0001

1 0110 коррекция

0000, 0111

0110 коррекция

0110 0111 результат

291097

15 го г5 зо

Схема сложения показывает, что «коррекция по 6» наступает естественным образом при переполнении к-й тетрады. При этом происходит запись «1» в ячейку (к+1)-й тетрады.

При переполнении младшей по разряду к-й тетрады (см. фиг. 1), по цепи обратной связи через схемы «ИЛИ» 9 происходит «коррекция по 6», т. е. в эту тетраду добавляется код

0110. Одновременно происходит запись «1» в младшую ячейку (к+1)-й тетрады.

Для экономии числа используемых каналов связи (см. фиг. 2) приборы с одинаковыми коэффициентами могут быть объединены в группы (например приборы с «весом» W и W ) непосредственно на контролируемом пункте.

Выходы преобразователей приборов подсоединены ко входам опросного регистра и посылают свои сигналы на соответствующие ячейки.

Опрос производится по схеме сквозного переноса с помощью генератора 4 тактовых импульсов по вышеприведенной схеме.

Сигналы с выходов ячеек распределителя исполнительного пункта через схему «ИЛИ» 8 поступают на одну из ячеек 8 опросного регистра диспетчерского пункта (например, сигналы с «весом» W> поступают на первую ячейку и т. д.). Сигналы от остальных исполнительных пунктов поступают на соответствующие этим пунктам приемные ячейки 3 опросного регистра диспетчерского пункта.

Далее схема работает в вышеописанном порядке.

На фиг. 2 представлена схема коммутации узлов для случая приема сигналов от датчиков-преобразователей с «весами» W = 19, W>=84. Д,атчики-преобразователи, имеющие

«eec» F« —— 19 и расположенные на одном кон«ролпруемом пункте, объединяются и опрашиваются с помощью генератора 11 и опросного регистра, а датчики-преобразователи с «весом»

W>=84, расположенные на другом контролируемом пункте, опрашиваются с помощью генератора l2 и соответствующего им опросного регистра. Импульсы с «весом» W> — — 19 через развязывающие цепи, а с «весом» Wq=84 через схему «ИЛИ» 8 и развязывающие цепи поступают на соответствующие входы ячеек тетрад двоично-десятичного счетчика.

П р едмет изобретения

Устройство для д««станционной регистрации показаний приборов учета расхода, например, электроэнергии, снабженных преобразователями величины интеграла расхода в импульсы, содержащее двоично-десятичный счетчик и опросный регистр с подключенными к выходам его ячеек ключами, отличающееся тем, что, с целью упрощения прп регистрации суммарнОго расхода от приборов с различными «весовыми» коэффициентами, выходы указанных греобразователей подсоединены ко входам опросного регистра, первый вход (i+1)-го опросного ключа соединен с выходом «-того ключа, а второй вход «-того ключа соединен с «един чным» выходом t-той ячейки регистра, выходы опросных ключей подсоединены ко входам логических элементов «ИЛИ», соответствующих одному «весовому» коэффициенту, а выход каждого из элементов «ИЛИ» через развязывающие элементы подсоединен в соответствии со значением «весового» коэффициента к счетным входам ячеек счетчика.
