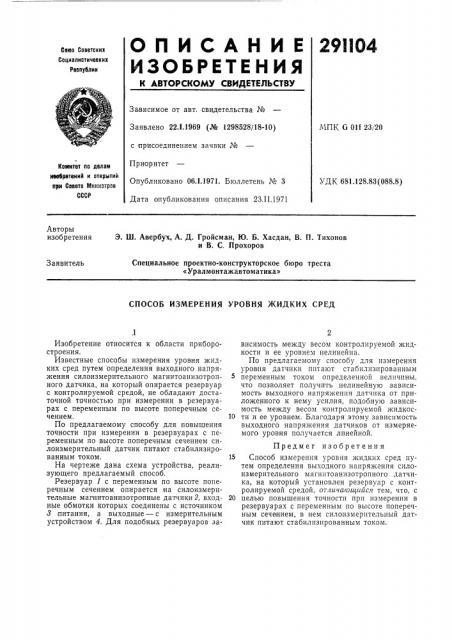

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Савв Советских

Социалистичевких

Респу4лик

Зависимое от авт. свидетельства №

Заявлено 22 1.1969 (№ 1298528/18-10) с |присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетень № 3

Дата опубликования описания 23.I I.1971

МПК G 01f 23! 20 йомитет па делам иеебретеиий и открытий при Сввете Мкккстрса

СССР

УДК 681.128.83 (088.8) Авторы изобретения

Э. Ш. Авербух, А. Д. Гройсман, Ю. Б. Хасдан, В. П. Тихонов и В. С. Прохоров

Специальное проектно-конструкторское бюро треста

«Уралмонтажавтоматика»

Заявитель

СПОСОБ ИЗМЕРЕНИЯ УРОВНЯ ЖИДКИХ СРЕД,1

Изобретение относится к области приборостроения.

Известные способы измерения уровня жидких сред путем определения выходного напряжения силоизмерительного магнитоанизотропного датчика, на который опирается резервуар с контролируемой средой, не обладают достаточной точностью при измерении в резервуарах с переменным по высоте поперечным сечением.

По предлагаемому способу для повышения точности при измерении в резервуарах с переменным по высоте поперечным сечением силоизмерительный датчик питают стабилизированным током.

На чертеже дана схема устройства, реализующего предлагаемый способ.

Резервуар 1 с переменным по высоте поперечным сечением опирается на силоизмерительные магнитоанизотропные датчики2, входные обмотки которых соединены с источником

8 питания, а выходные — с измерительным устройством 4. Для подобных резервуаров зависимость между весом контролируемой жидкости и ее уровнем нелинейна.

По предлагаемому способу для измерения уровня датчики питают стабилизированным переменным током определенной величины, что позволяет получить нелинейную зависимость выходного напряжения датчика от приложенного к нему усилия, подобную зависимость между весом контролируемой жидкос10 ти и ее уровнем. Благодаря этому зависимость выходного напряжения датчиков от измеряемого уровня получается линейной.

Предмет изобретения

15 Способ измерения уровня жидких сред путем определения выходного напряжения силоизмерительного маги птоанизотропного датчика, на который установлен резервуар с контролируемой средой. отличающийся тем, что, с

20 целью повышения точности при измерении в резервуарах с переменным по высоте поперечным сечением, в нем силоизмерптельный датчик питают стабилизированным током.
