Способ измерения контактного давления (патент 291110)
Показать все

Реферат

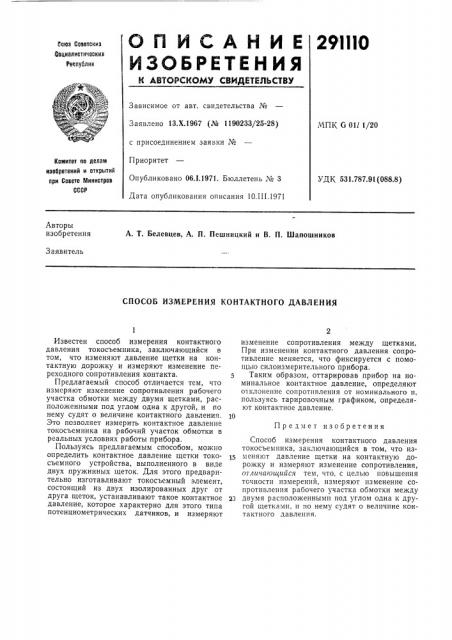

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

29ШО

Союз Советскиэ социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 13.Х.1967 (Л 1190233/25-28) МПК G OII 1/20 с присоединением заявки №

Приоритет

Опубликовано 06.1.1971. Бюллетень № 3

Дата опубликования описания 10.I I 1.1971

Комитет по делам иэобретеиий и открытий при Совете Мииистрав

СССР

УДК 531.787.91(088.8) Авторы изобретения

А. Т. Белевцев, А. П. Пешницкий и В. П. Шапошников

Заявитель

СПОСОБ ИЗМЕРЕНИЯ КОНТАКТНОГО ДАВЛЕНИЯ изменение сопротивления между щетками, При изменении контактного давления сопротивление меняется, что фиксируется с помощью силоизмерительного прибора.

Таким образом, оттарировав прибор на номинальное контактное давление, определяют отклонение сопротивления GT номинального и, пользуясь тарировочным графиком, определяют контактное давление.

Способ измерения контактного давления токосъемника, заключающийся в том, что изменяют давление щетки на контактную дорожку и измеряют изменение сопротивления, огличаюи1ийся тем, что, с целью повышения точности измерений, измеряют изменение сопротивления рабочего участка обмотки между двумя расположенными под углом одна к другой щетками, и по нему судят о величине контактного давления.

Известен способ измерения контактного давления токосъемника, заключающийся в том, что изменяют давление щетки на контактную дорожку и измеряют изменение переходного сопротивления контакта. 5

Предлагаемый способ отличается тем, что измеряют изменение сопротивления рабочего участка обмотки между двумя щетками, расположенными под углом одна к другой, и по нему судят о величине контактного давления. 10

Это позволяет измерить контактное давление токосъемника на рабочий участок обмотки в реальных условиях работы прибора.

Пользуясь предлагаемым способом, можно определить контактное давление щетки токо- 15 съемного устройства, выполненного в виде двух пружинных щеток. Для этого предварительно изготавливают токосъемный элемент, состоящий из двух изолированных друг от друга щеток, устанавливают такое контактное 2з давление, которое характерно для этого типа потенциометрических датчиков, и измеряют

Предмет изобретения
