Преобразователь девиации частоты

Иллюстрации

Преобразователь девиации частоты (патент 291161)
Преобразователь девиации частоты (патент 291161)
Показать все

Реферат

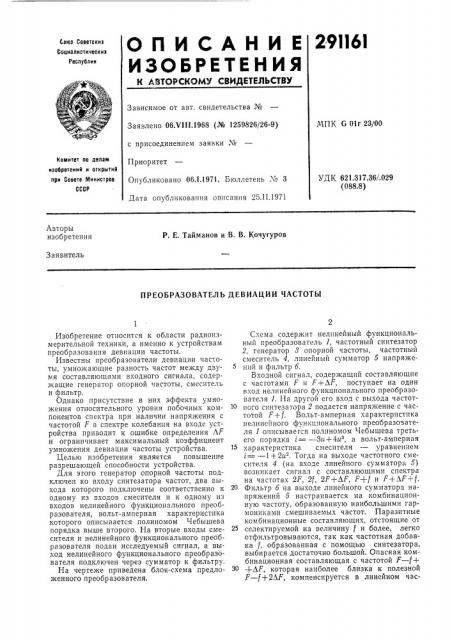

ОЛИСАНИЕ 29П61

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoI09 Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства №

МПК G Olr 23/00

Заявлено 06.VI11.1968 (№ 1259826/26-9) с присоединением заявки №

Комитет ло делам иаобретеиий и открытиЯ лри Совете Министров

СССР

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 3

Дата опубликования описания 25.11.1971

УДК 621.317.36/.029 (088.8) Авторы .изобретения

P. Е. Тайманов и В. В. Кочугуров

Заявитель

ПРЕОБРАЗОВАТЕЛЬ ДЕВИАЦИИ ЧАСТОТЫ

Изобретение относится к области радиоизмерительной техники, а именно к устройствам преобразования девиации частоты.

Известны преобразователи девиации частоты, умножающие разность частот между двумя составляющими входного сигнала, содержащие генератор опорной частоты, смеситель и фильтр.

Однако присутствие в них эффекта у множения относительного уровня побочных компонентов спектра при наличии напряжения с частотой F в спектре колебания на входе устройства приводит к ошибке определения AF и ограничивает максимальный коэффициент умножения девиации частоты устройства.

Целью изобретения является повышение разрешающей способности устройства.

Для этого генератор опорной частоты подключен ко входу синтезатора частот, два выхода которого подключены соответственно к одному из входов смесителя и к одному из входов нелинейного функционального преобразователя, вольт-амперная характеристика которого описывается полиномом Чебышева порядка выше второго. На вторые входы смесителя и нелинейного функционального преобразователя подан исследуемый сигнал, а выход нелинейного функционального преобразователя подключен через сумматор к фильтру.

На чертеже приведена блок-схема предложенного преобразователя.

Схема содержит нелинейный функциональный преобразователь 1, частотный синтезатор

2, генератор 8 опорной частоты, частотный смеситель 4, линейный сумматор 5 напряжений и фильтр б.

Входной сигнал, содержащий составляющие с частотами F и Е+ЛР, поступает на один вход нелинейного функционального преобразователя 1. На другой его вход с выхода частотного синтезатора 2 подается напряжение с частотой F+ f. Вольт-амперная характеристика нелинейного функционального преобразователя 1 описываегся полиномом Чебышева третьего порядка i= — 3u+4uв, а вольт-амперная характеристика смесителя — уравнением

1= — 1+2и . Тогда на выходе частотного смесителя 4 (на входе линейного сумматора 5) возникает сигнал с составляющими спектра на частотах 2F, 2f, 2Е+ЛР, F+f и F+AF+f.

Фильтр б па выходе линейного сумматора напряжений 5 настраивается на комбинационную частоту, образованную наибольшими гармониками смешиваемых частот. Паразитные комбинационные составляющих, отстоящие от селектируемой на величину f и более, легко отфильтровываются, так как частотная добавка f, образованная с помощью синтезатора, выбирается достаточно большой. Опасная комбинационная составляющая с частотой F — f+

+AF, которая наиболее близка к полезной

F — f+2AF, компенсируется в линейном час291161

Предмет изобретения

Составитель А. Мермаи

Редактор Е. Г. Кравцова Текред А. А. Камышникова Корректоры: А. П. Васильева и О. М. Ковалева

Изд. ¹o 142 Заказ 245/9 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тотном сумматоре 5 подбором соответствующего коэффициента передачи по входу от частотного смесителя 4.

В полосе пропускания фильтра б будут лишь частоты Р+2ЬР— f u F — f. В результате на выходе преобразователя девиации имеется лишь один побочный компонент, отношение которого к полезному компоненту не изменится.

Преобразователь девиации частоты, содержащий генератор опорной частоты, смеситель и фильтр, отлича ощийся тем, что, с целью повышения разрешающей способности, генератор опорной частоты подключен ко входу синтезатора частот, два выхода которого под5 кл1очены соответственно к Одному из входов смесителя и к одному из входов нелинейного функционального преобразователя, вольт-амперная характеристика которого описывается полиномом Чебышева порядка выше второго, а на вторые входы смесителя и нелинейного функционального преобразователя подан исследуемый сигнал, причем выход нелинейного функционального преобразователя подключен через сумматор к фильтру.
