Реферат



29И64

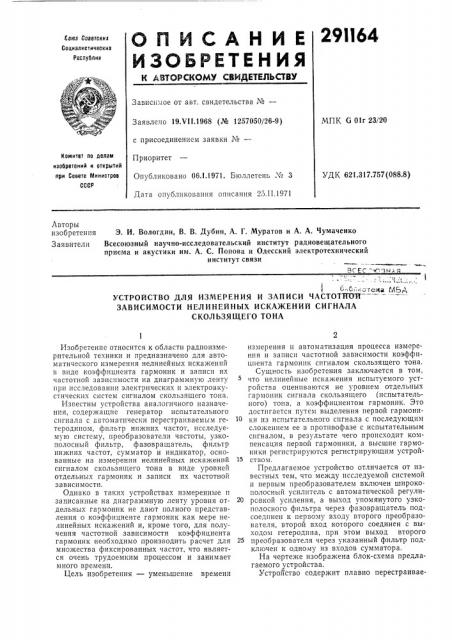

ОПИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сааетских

Социалистичесних

Республин

Зависи;Ioe от авт. свидетельства Уев

МПК G Olr 23/20

Заявлено 19.VEE.1968 (№ 1257050/26-9) с присоединением заявки Я—

Приоритет

Опубликовано 06.1.1971. Бюллетень Хе 3

Дата опубликования описания 25.11.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.317.757(088.8) Авторы изобретения

Заявители

А, А. Чумаченко

3. И. Вологдин, В. В. Дубин, А. Г. Муратов и

Всесоюзный научно-исследовательский институт приема и акустики им. А. С. Попова и Одесский институт связи радиовещательного электротехнический

RC EC..ñ н»

D "- отвис Я Д

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ И ЗАПИСИ ЧАСТОТНОЯ =

ЗАВИСИМОСТИ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ СИГНАЛА

СКОЛЬЗЯЩЕГО ТОНА

Изобретение относится к области радиоизмерительной техники и предназначено для автоматического измерения нелинейных искажений в виде коэффициента гармоник и записи их частотной зависимости на диаграммную ленту при исследовании электрических и электроакустических систем сигналом скользящего тона.

Известны устройства аналогичного назначения, содержащие генератор испытательного сигнала с автоматически перестраиваемым гетеродипом, фильтр нижних частот, исследуемую систему, преобразователи частоты, узкополосный фильтр, фазовращатель, фильтр нижних частот, сумматор и индикатор, основанные на измерении нелинейных искажений сигналом скользящего тона в виде уровней отдельных гармоник и записи их частотной зависимости.

Однако в таких устройствах измеренные и записанные на диаграммную ленту уровня отдельных гармоник не дают полного представления о коэффициенте гармоник как мере нелинейных искажений и, кроме того, для получения частотной зависимости коэффициента гармоник необходимо производить расчет для множества фиксированных частот, что является очень трудоемким процессом и занимает много времени.

Цель изобретения — уменьшение времени измерения и автоматизация процесса измерения и записи частотной зависимости коэффициента гармоник сигналом скользящего тона.

Сущносгь изобретения заключается в том, что нелинейные искажения испытуемого устройства оцениваются не уровнем отдельных гармоник сигнала скользящего (испытательIIoro) тона, а коэффициентом гармоник. Это достигается путем выделения первой гармони1О ки из испытательного сигнала с последующим сложением ее в противофазе с испытательным сигналом, в результате чего происходит компенсация первой гармоники, а высшие гармоники регистрируются регистрирующим устрой1 ство м.

Предлагаемое устройство отличается от известных тем, что между исследуемой системой и первым преобразователем включен широкополосный усилитель с автоматической регули20 ровкой усиления, а выход упомянутого узкополосного фильтра через фазовращатель подсоединен к первому входу второго преобразователя. второй вход которого соединен с выходом гетеродина, при этом выход второго

25 преобразователя через указанный фильтр подключен к одному из входов сумматора.

На чертеже изображена блок-схема предлагаемого устройства.

Устройство содержит плавно перестраивае291164

1 2Д

Редактор Т. Н. Иванова Составитель Г. Рассмотрова

Корректор О. М. Ковалева

Изд. ¹ 142 Заказ 245712 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 мый гетеродин 1, фиксированный гетеродин 2, модулятор 8, фильтр 4 нижних частот, исследуемую систему 5, широкополосный усилитель

6 с автоматической регулировкой уровня (АРУ), первый преобразователь 7 частоты, узкополосный фильтр 8, фазовращатель 9 на

180, второй преобразователь 10 частоты, фильтр 11 нижних частот, сумматор 12, индикатор 18.

Устройство работает следующим образом. 10

В сигнале, получаемом на выходе исследуемой системы подавляется первая гармоника, а .продукты нелинейности фиксируются индикатором 18. Так как перестройка по частоте гетеродина 1 осуществляется автоматически и 15 .при этом сигнал на выходе исследуемой систе-мы может меняться по амплитуде в зависимости,от частоты, то для калибровки сигнала по уровню на выходе исследуемой системы вклю:чен широкополосный усилитель б с АРУ. 20

Таким образом, на выходе усилителя б уровень сигнала поддерживается постоянным во .всем частотном диапазоне. Сигнал с выхода усилителя б поступает на первый преобразо.ватель 7. На второй его вход подается напря- 25 жение гетеродина 1. На выходе преобразова.теля 7 с помощью узкополосного фильтра 8 .выделяется сигнал суммарной частоты

fïð,:, nF(t)+f(1) =fo

30 п=1

Сигнал частоты fo через фазовращатель 9 поступает на второй преобразователь 10. На второй его вход подается напряжение частоты

f(t) гетеродина 1. На выходе второго преобра- 35 зователя получается сигнал суммарно-разностной частоты f f(t) С помощью фильтра 11 выделяется сигнал разностной частоты fo — f(t), который подается на вход сумматора 12. На второй его вход поступает сигнал с выхода 40 усилителя б с частотой nF(t). Так как фаза выделенной первой гармоники отличается ог фазы первой гармоники сигнала частоты

nF(t), то первые гармоники в сумматоре будут компенсироваться, и на выходе сумматора получится сигнал частоты

1 = nF(t) — F(t) = g, nF(t), n=I л=2 который и регистрируется индикатором 18.

Таким образом, в предлагаемом устройстве измеряется коэффициент гармоник, а не уровни отдельных гармоник, производится запись частотной зависимости коэффициента гармоник. Процесс измерения и записи автоматический, так как перестойка по частоте осуществляется автоматически, а индикатор синхронизирован с устройством перестройки по частоте.

Предмет изобретения

Устройство для измерения и записи частотной зависимости нелинейных искажений сигнала скользящего тона, содержащее генератор испытательного сигнала с автоматически перестраиваемым гетеродином, фильтр нижних частот, исследуемую систему, преобразователи частоты, узкополосный фильтр, фазовращатель, фильтр нижних частот, сумматор и индикатор, отличающееся тем, что, с целью уменьшения времени измерения и автоматизации процесса измерения, между исследуемой системой и перзым преобразователем включен широкополосный усилитель с автоматической регулировкой усиления, а выход упомянутого узкополосного фильтра через фазовращатель подсоединен к первому входу второго преобразователя, второй вход которого соединен с выходом гетеродина, при этом выход второго преобразователя через указанный фильтр подключен к одному из входов сумматора.
