Реферат

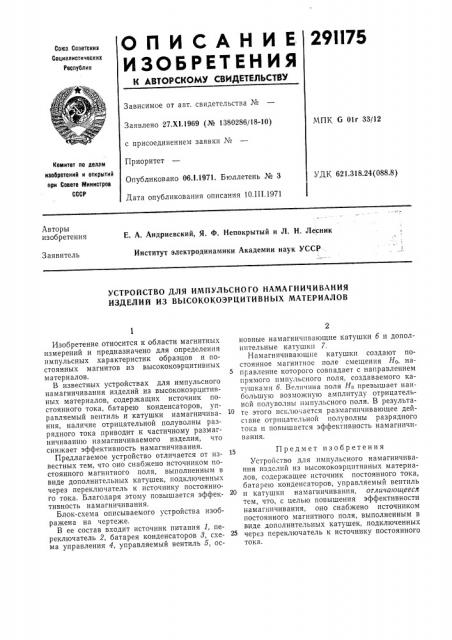

О П И С А Н И Е 29ll75

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Сссетскив

Социалистическик

Республик

Зависимое от авт. свидетельства №

МПК G Olr 33/12

Заявлено 27.XI.1969 (№ 1380286/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 06.1.1971. Бюллетень № 3

Дата опубликования описания 10.1II.1971

Комитет по делам изо0ретеиий и открытий при Совете Министров

СССР

УДК 621.318.24(088.8) Авторы изобретения

Е. А. Андриевский, Я. Ф. Непокрытый и Л. Н. Лесник

Институт электродинамики Академии наук УССР-, Заявитель

УСТРОЙСТВО ДЛЯ ИМПУЛЪСНОГО НАМАГНИЧИВАНИЯ

ИЗДЕЛИЙ ИЗ ВЪ|СОКОКОЭРЦИТИВНЪ|Х МАТЕРИАЛОВ

Изобретение относится к области магнитных измерений и предназначено для определения импульсных характеристик образцов и постоянных магнитов из высококоэрцитивных материалов.

В известных устройствах для импульсного намагничивания изделий из высококоэрцитивных материалов, содержащих источник постоянного тока, батарею конденсаторов, управляемый вентиль и катушки намагничивания, наличие отрицательной полуволны разрядного тока приводит к частичному размагничиванию намагничиваемого изделия, что снижает эффективность намагничивания.

Предлагаемое устройство отличается от известных тем, что оно снабжено источником постоянного магнитного поля, выполненным в виде дополнительных катушек, подключенных через переключатель к источнику постоянного тока. Благодаря этому повышается эффективность намагничивания.

Блок-схема описываемого устройства изображена на чертеже.

В ее состав входит источник питания 1, переключатель 2, батарея конденсаторов 8, схема управления 4, управляемый вентиль 5, основные намагничивающие катушки б и дополнительные катушки 7.

Намагничивающие катушки создают постоянное магнитное поле смещения Нс, направление которого совпадает с направлением прямого импульсного поля, создаваемого катушками б. Величина поля Но превышает наибольшую возможную амплитуду отрицательной полуволны импульсного поля. В результате этого исключается размагнпчпвающее действие отрицательной полуволны разрядного тока и повышается эффективность намагничивания.

15 Предмет изобретения

Устройство для импульсного намагничивания изделий из высококоэрцитивных материалов, содержащее источник постоянного тока, батарею конденсаторов, управляемый вентиль и катушки намагничивания, отличающееся тем, что, с целью повышения эффективности намагничивания, оно снабжено источником постоянного магнитного поля, выполненным в виде дополнительных катушек, подключенных через переключатель к источнику постоянного тока.

291175

Составитель В. Н. Фетина

Техред А, А. Камышникова Корректор О. И. Усова

Редактор Е. Гончар

Типография, пр. Сапунова, 2

Изд. № 148 Заказ 351/Ь Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5
