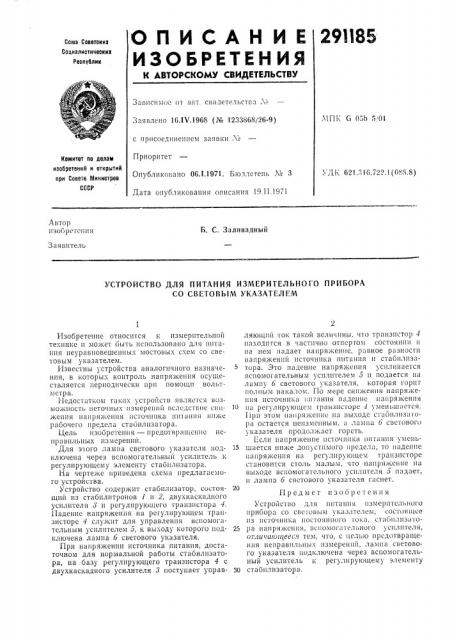

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

3 аш!си мое от авт. свидетельства „ :

;51ПI . 6 95Ь " 01

Заявлено 16.IV.1968 (_#_= 1233868/26-9) с присоединением заявки XПриоритет

Опубликовано 06.I.1971. Б!Оллстень ¹ 3

Дата опубликования описания 19.11.1971

Комитет по делам изобретений и открытий при Совете Министрое

СССР

УДК 621 316.727.1(088.8) Автор

II3oI7pетения

h. С. Заливаднь !!

Заявитель

УСТРОЙСТВО ДЛЯ ПИТАНИЯ ИЗМЕРИТЕЛЬНОГО ПРИБОРА

СО СВЕТОВЫМ УКАЗАТЕЛЕМ

Изобретение относится к измерительной технике и может быть использовано для питания неуравновешенных мостовых схем со световым указателем.

Известны устройства аналогичного назначения, в которы.: контроль напряжения осуществляется периодически при помощи вольтметра.

11едостатком таки.; устройств являетс>1 возможность нето IHi>Ix измерений вследствие сш1- 10 ж е и и я ! а и р 51 ж е н и 51 и с т О ч и и к 2 и и I 2 H H 51 и и ?к . рабочего предела стабилизатора.

Цель изобретения — предотвращс!ше неправильных измерений.

Для э!ого лампа светового указателя иод- 15 ключена через вспомогательньш усил1п ель к регулирующему элементу стабилизатора.

11а чертеже приведена схема нредл11гасх!Ого устройства.

Устройство содержит стабилизатор, состоя- 20 щий из стабилитронов (и 2, двухкаскадиого усилителя 7 и регулиру!ощего транзистора 4.

Падение напряжения на регулирующем транзисторе 4 служит для управления вспомогательным усилителем 5, к выходу которого под- 25 ключена лампа 6 светового указателя.

Г1р?! напряжении источника питания, достаточном для нормальной работы стабилизатора, на базу регулирующего транзистора 4 с двухкаскадного усилителя 3 поступает управ- 30 ляющий ток такой величины, что транзистор 4 находится в частично отпертом состоянии и иа нем падает напряжение, равное разности напряжений источника питания и стабилизатора. Это падение напряжения усиливается вспомогательным усилителем 6 и подается «а лампу 6 светового указателя, которая горит полным накалом. По мере сн!1?кения н2Н1?я?кения источника шггания падение напряжения

Н2 регулирующем транзисторе 4 уменьшается.

IIpll этом иапряже ие Hil выходе стаб?илиз!!!Ор2 остается неизменным, 2 лампа 6 светового указателя продолжает горсть.

L c I » 1l а п р я ?к е и и е 11 с l О >! н и к а ! 1! Г 5!и и я у с е и 1>шается ниже допустимого предела, то падение напряжения на регулирующем транзисторе становится столь малым, что напряжение на выходе вспомогательного усилитсля 6 падает, и лампа 6 светового указателя гаснет.

Предмет изобретения

Устройство для шггаиия измерительного

HPHOOP11 CO СВЕ ГОВЬ! М УК!!3 1 1 ЕЛ ЕМ> COCÒOIIÅÖCL из Hc I o>IHIIå2 иос1051и НОГО 01.!1, ст?lбилиз!! 10" ра напряжения, вспомогательного усил1ггел, orëèfIàloIIIåeIÿ тем, что, с целью предотвращения неправильны., измерений, лампа светового указателя подключена через вспомогательный усилитель и регулирующему элементу стабилизатора.
