Реферат

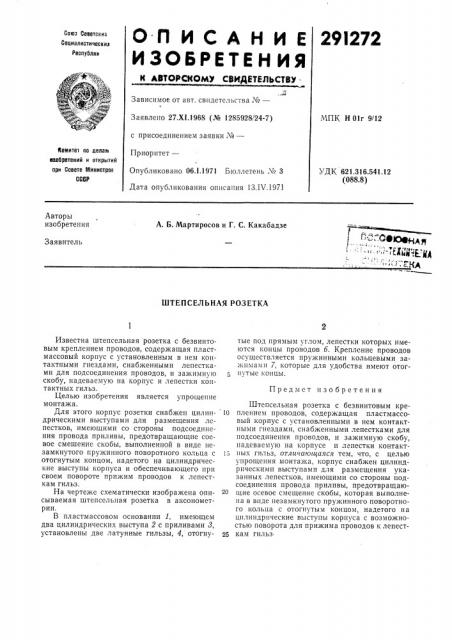

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ29I272

Союз Ссеетскик

Сониалистическиа

Республик

Зависимое от авт. свидетельства №вЂ”

МПК Н 01г 9/12

Заявлено 27.Х1.1968 (№ 1285928!24-7) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 06.1.1971 Бюллетень № 3

Дата опубликования описания 13.IV.1971 йетситет оо делам наобретений и открытий ори Сосете Министрос

ССОР

УДК 621.316.541.12 (088.8) Авторы изобретения

А, Б. Мартиросов и Г. С. Какабадзе - е©анли ! т (gQg 4Q gp -,i,"tßä

Заявитель

ШТЕПСЕЛЬНАЯ РОЗЕТКА тые под прямым углом, лепестки которых имеются концы проводов б. Крепление проводов осуществляется пружинными кольцевыми зажимами 7, которые для удобства имеют отогнутые концы.

Штепсельная розетка с безвинтовым кре10 плением проводов, содержащая пластмассовый корпус с установленными в нем контактными гнездами, снабженными лепестками для подсоединения проводов, и зажимную скобу, надеваемую на корпусе и лепестки контакт15 ных гильз, отличающаяся тем, что, с целью упрощения монтажа, корпус снабжен цилиндрическими выступами для размещения указанных лепестков, имеющими со стороны подсоединения провода приливы, предотвращаю 0 щие осевое смещение скобы, которая выполне»а в виде незамкнутого пружинного поворотного кольца с отогнутым концом, надетого на цилиндрические выступы корпуса с возможностью поворота для прижима проводов к лепест25 кам гильз.

Известна штепсельная розетка с безвинтовым креплением проводов, содержащая пластмассовый корпус с установленным в нем контактными гнездами, снабженными лепестками для подсоединения проводов, и зажимную скобу, надеваемую на корпус и лепестки контактныхх гильз.

Целью изобретения является упрощение монтажа.

Для этого корпус розетки снабжен цилиндрическими выступами для размещения лепестков, имеющими со стороны подсоединения провода приливы, предотвращающие соевое смешение скобы, выполненной в виде незамкнутого пружинного поворотного кольца с отогнутым концом, надетого на цилиндрические выступы корпуса и обеспечивающего при своем повороте прижим проводов к лепесткам гильз.

На чертеже схематически изображена описываемая штепсельная розетка в аксонометрии.

B пластмассовом основании 1, имеющем два цилиндрических выступа 2 с приливами 8, установлены две латунные гильзы, 4, отогнуПредмет изобретения

291272

Составитель И. Коростылев

Редактор Е. Кравцова Техред Л. Я. Левина Корректор T. А. Китаева

Заказ 778 Изд. МО 156 Т ираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Загорская типография
